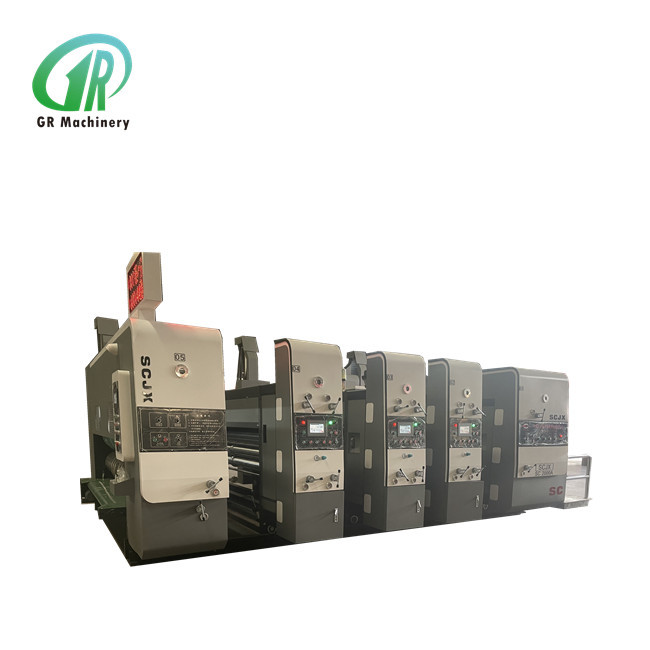

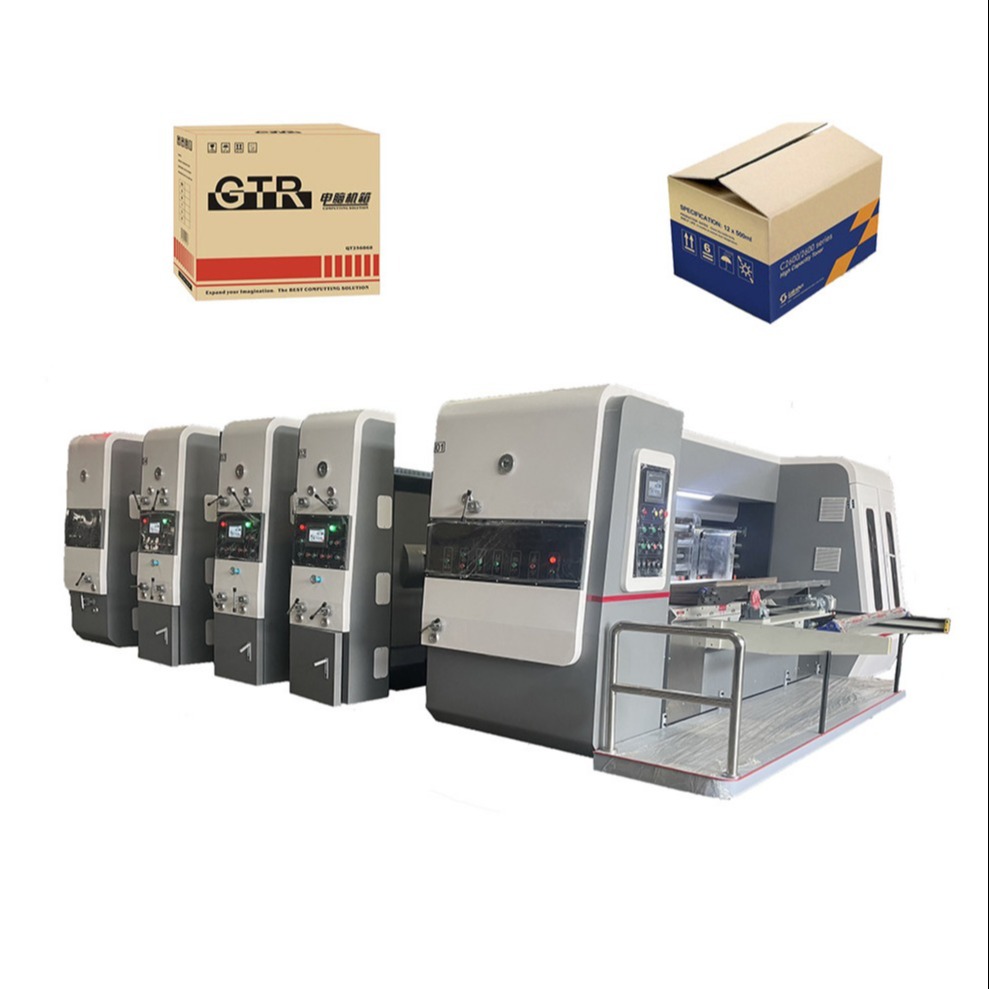

자동 물결모양 통 플렉서 인쇄기는 에지 공급 장치 슬로팅을 이끕니다

자동 물결모양 통 플렉서 인쇄기는 다이 절단을 배열하는 에지 공급 장치를 이끕니다

인쇄 유닛

1. 프린팅 롤러

1) 410 밀리미터의 외경.

2) 강판제, 표면 연마, 경질 크롬 도금.

3) 균형 보정, 원활한 운영.

4) 프린팅 플레이트를 설치하는 래치 휠 고정된 롤러.

5) 9 밀리미터 매달리는 버전에 적합한 전체 포맷 플레이트 홈은 적용될 것입니다.

6) 프린팅 플레이트를 로딩하고 언로딩시키고 전기 발 스위치에 의해 정부 변화를 만드세요.

7) 프린팅 롤러 가로지르는 수동 조정, 2-5mm의 더 레인지.

2. 프레스 가공 롤러를 출력하기

1) 외부 직경은 175 밀리미터입니다 .

2) 강관 표면 연마, 경질 크롬 도금.

3) 균형 보정, 원활한 운영.

4) 인쇄기 압연 롤러의 더 갭은 손으로 이중 폴 자기 로킹 웜 기어 본체에 의해 조정되고 더 갭이 편심 기어에 의해 조정되고 스케일로 표시했습니다.

3. 강철 아닐록스

1) 215 밀리미터의 외경 .

2) 강관 표면은 매끄럽고 내마모성인 단단한 진보적 크롬 도금 처리를 채택합니다.

3) 도트는 일관되고 잉크가 심지어 있습니다.

4) 프린팅 플레이트와 고무 롤러의 서비스 수명을 연장하세요.

5) 이중 폴 자기 로킹 소용돌이꼴은 손으로 아닐록스 롤러 클리어런스를 조정하기 위해 채택되고 이상한 스틸 스리브가 제거를 조정하는데 사용되고 스케일이 표시됩니다.

4. 고무 롤러

1) 외경은 205 밀리미터입니다 . (지즈호우 춘펑에 의해. 만들어집니다)

2) 스틸 튜브의 표면은 내마모성 충돌로 덮입니다.

3) 고무 롤러, 좋은 잉크 이송 효과에서 특별한 연마.

4) 쌍자극 자기 로킹 웜 기어 본체는 손으로 아닐록스와 고무 롤러 사이에 제거를 조정하기 위해 채택되고 편심 기어가 제거를 조정하는데 사용되고 스케일이 표시됩니다.

5. 롤러를 안내하는 상부 및 하부 논문

1) 상부롤러 : 외경 네개 논문 휠과 86 밀리미터, 이음매 없는 관.

2) 롤러를 낮추세요 : 외경 155 밀리미터, 무계목 강관, 표면 압박하는, 경질 크롬 도금.

3) 페이퍼 피드 롤러의 제거는 손으로 이중 폴 자기 로킹 웜 기어 본체에 의해 조정되고 제거가 편심 기어에 의해 조정되고 스케일로 표시했습니다.

6. 상태 조절 장치

1) 유성 기어 구조.

2) 프린트 상은 LCD 마이크로컴퓨터 전기 디지털 360 도 조정을 채택합니다 . (작동과 정지를 위해 조정할 수 있습니다).

3) 매뉴얼 측면 위치, +/-5mm 조정 가능한 거리.

4) 프린팅 플레이트 롤러는 단계 조정되기 위해 LCD 마이크로컴퓨터를 채택하며, 그것이 제로로 리셋하고 빨리고 정밀도로 플레이트를 조정할 수 있습니다.

7. 잉크 리사이클링 시스템

1) 공압 다이어프램 펌프, 안정적 잉크 공급, 쉬운 유지 관리.

2) 잉크 필터 스크린, 필터 음란 .

8. 단계 곤경 장치를 출력하기

1) 공기 브레이크 메커니즘.

2) 부대가 분리될 때 또는 그의 과정에서 위상 조정, 제어기구가 기계의 회전이 제한한다고 원래 기어 위치의 고정점이 주장합니다.

슬롯팅 장치 (가득 찬 컴퓨터 조정)

1. 컴퓨터 터치 스크린은 채택됩니다

PLC와 회전 인코더를 통하여, 자동 검출과 조정은 만들어질 수 있습니다. 저장순은 호출될 수 있습니다.

2. 가득 찬 컴퓨터 조정

컴퓨터 터치 스크린을 사용하는 것뿐만 아니라 PLC와 회전 인코더를 통하여 각각 커터 씨트의 축방향과 박스 높이를 조정하세요. 전기 조작 버튼류는 또한 각각 커터 씨트와 높이의 박스의 축방향을 조정하는데 사용될 수 있습니다.

3. 슬롯팅 위상 조정

1) 슬롯팅 위상 조정은 PLC 감동적 스크린 주파수 변환 콘트롤랑 전기 디지털 360 '조정을 채택합니다 (모두를 모션으로 신호하고 막고 조정될 수 있습니다).

2) 일관된 슬롯 위치를 보증하기 위해 장치에서 설정하는 위상 영.

4. 프리-크리어싱 부문

1) 프리-크리어싱 샤프트 직경 110 밀리미터가 고품질 무계목 강관을 채택합니다. 표면 연마, 동적 평형 수정, 경질 크롬 도금, 부드러운 회전.

2) 프리-크리어싱 휠은 큰 예비 괘선 휠을 향상시키기 위해 진보 기술을 채택하고, 판지가 깨지지 않도록 때 선의 주름을 잡습니다.

5. 차바퀴 구간의 주름을 잡기

1) 크리싱 롤러의 지름은 124 밀리미터이고 고품질 무계목 강관이 채택됩니다. 표면 연마, 동적 평형 수정, 경질 크롬 도금, 부드러운 회전.

2) 크리징 휠은 진보 기술을 채택합니다. 상부 휠은 중에 높은 견고성 수지 접착제와 홈으로 만들어집니다. 동시에 하부 휠로 이사회를 통과할 때, 보드 대는 편향에서 도망치지 않습니다.

3) 크리징 휠, 프리-크리어싱 휠과 슬롯팅 원판 바이트의 축 방향 위치는 자동적으로 정확성 볼 스크류를 통하여 동시에 조정됩니다.

4) 크리어싱 휠의 더 낮은 롤러 조정과 프리-크리어싱 롤러와 슬롯팅 블레이드, 조정할 수 있는 원형 슬리브 구조물은 조정되도록 소형이고 쉬운 구조와 정밀 위치 조정을 만들기 위해 채택됩니다 ;

5) 크리징 휠과 프리-크리어싱 롤러와 슬롯팅 블레이드의 더 낮은 롤러 롤 간극 조정은 손으로 이중 폴 자기 로킹 웜 바퀴 체에 의해 조정되고 제거가 편심 기어에 의해 조정됩니다 그리고 스케일로 표시했습니다.

6. 블레이드 시트를 프리-크리어싱과 길게 베고 배열하기

1) 슬로팅의 상위 롤러 지름은 156 밀리미터, 이음 없는강관, 매끄럽게 이동하는 연마, 표면 경질 크롬 도금의 2 번입니다.

2) 슬로팅의 더 낮은 롤러 지름은 156 밀리미터, 이음 없는강관, 매끄럽게 이동하는 연마, 표면 경질 크롬 도금의 2 번입니다.

3) 상위 슬롯팅 블레이드 디스크의 정밀 기계가공.

4) 상부 및 하부 슬롯팅 블레이드 디스크, 크리징 휠, 슬리팅 나이프 디스크와 프리-크리어싱 휠의 동시에 일어나는 축 방향 위치의 전기 조정.

5) 샤프트 두배 블레이드 슬로팅을 선발하시오 그러면 윤활유가 통을 오염시키도록 쉽지 않도록, 박스 높이 조절은 내부 이 전기 제어 구조를 채택합니다. 그리고 박스 높이 조절은 전자충돌 보호 소자를 가지고 기계를 손상시키지 않을 것입니다.

6) 안내판 트래버스 기구는 신축성 이동과 정밀 위치 조정으로, 정확성 볼 스크류와 선 광학적 축의 조합 디자인을 채택합니다.

7. 슬롯 위상 조정 메커니즘

1) 유성 기어 구조.

2) 슬롯팅 단계는 컴퓨터와 '조정된 전기 디지털 360에 의해 제어됩니다 (모두를 모션으로 신호하고 막고 조정될 수 있습니다).

8. 오퍼레이트와 제어 스위치

제어판은 6 인치 접촉 화면을 갖추고 있으며, 그것이 그것을 슬로팅의 크기를 조절하도록 쉽게 합니다 .

절단 유닛을 죽으세요

1. 크리징 휠

1) 매끄럽게 이동하면서, 롤러 지름은 2 번의 연마, 표면 경질 크롬 도금을 통하여, 110 밀리미터 이음 없는강관입니다 .

2) 크리징 휠의 제거는 손으로 이중 폴 자기 로킹 웜 기어 본체에 의해 조정되고 제거가 편심 기어에 의해 조정되고 스케일로 표시했습니다.

2. 롤러를 다이 컷하세요

1) 롤러를 줄이는 하부 다이의 지름은 롤러를 줄이는 360 밀리미터 표준 다이이며, 그것이 높은 정밀 연마와 합금 강 원심 주조로 만들어집니다. 그것은 요홈 설치 구를 갖추고 있습니다.

2) 고무 매트 롤러의 지름은 388.9 밀리미터, 높이 품질 45# 철강 다듬질 절삭, 균형 보정, 경질 크롬 도금입니다. 고무 매트는 독일로부터 절망 브랜드를 채택합니다 - 매끄러운 파기, 편리 설치와 800만 다이 컷팅 시간 이상과 저항하는 폴리우레탄 고무 슬리브. 고무 매트 롤러는 기계적 이동 장치를 채택합니다, 모든 칼이 다른 위치들에서 중단할 것이고 30 밀리미터, 선형 속도 자동 보정 장치가 고무 매트의 웨어를 더 획일적이게 하기 위해, dis 무한한 루프 일을 원주 방향으로 자르는 다이로 만든 거리가 인 고무 매트, 운동의 서비스 수명을 효과적으로 연장합니다 . 수동 조정 없이, 부드러운 롤 직경변화, 자동적인 트래킹 배상이 보증할 때는 다이컷하는 통의 각각 뱃치의 크기에게 완전히 일관되,와 롤러 분리 장치를 다이 컷하고 실린더를 갖추고 있고, 때 판지와 공회전을 공급하, 상부 및 하부 2개 명부가 분리할 수 있고 고무 매트와 블레이드의 웨어를 감소시킬 것입니다 . 한편, 고무 매트와 블레이드 모듈의 서비스 수명은 매우 확장됩니다.

3) 고무 롤러의 자동 연삭 메커니즘이 닳아 해진 고무 매트 다중 시간을 수리하고 닦습니다. 고무 매트의 재이용률은 매우 증가했습니다. 경보등은 고무 로울이 수리될 때 깜빡임 기능 유지합니다.

4) 세정 시스템 : 기계가 폐기물 페이퍼의 누적에 의해 영향을 받지 않도록, 앞이고 뒤로 엠보싱 샤프트는 감속 모터를 통하여 벨트를 강요받고 종이의 쓰레기가 완전히 제거됩니다. 작업 효율은 매우 향상됩니다.

3. 롤러 위상 조정 구조를 다이 컷하세요

1) 유성 기어 구조.

2) 다이 절단 단계는 LCD 마이크로컴퓨터 전기 디지털 360 도 조정을 채택합니다 . (작동과 정지를 위해 조정할 수 있습니다).

기술적인 매개 변수

다른 배치는 사용자들의 다른 필요에 따라 선택될 수 있습니다 ; (, 버클을 펀칭하, 다이 절단과 적층화를 배열하면서, 당신은 1-5 칼라 인쇄의 어떠한 조합도 선택할 수 있습니다).
