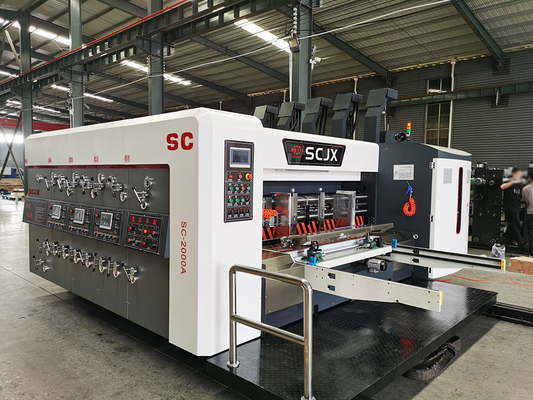

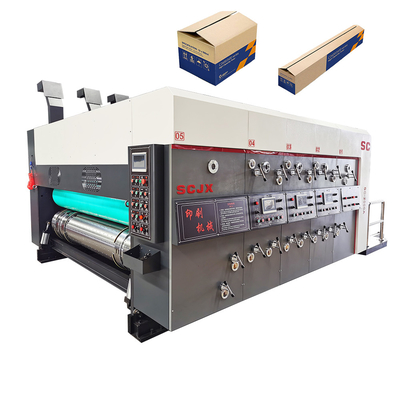

슬로팅과 다이 절단 기계 고안정성을 출력하는 게런 브랜드 SC1628 플렉소

SC1628은 디에큐팅 기계를 배열하는 통 플렉소 인쇄술을 주름지게 했습니다

나. 급전부 :

1. 급지는 모서리 급지 기술을 주도하는 가장 진보적 대만 주를 채택하고 휠 샤프트를 공급하는 종이의 물질이 베어링 강철입니다.

2. 제어판은 맨 머신 인터페이스와 7 인치 칼라 터치 스크린을 갖추고 있으며, 그것이 급지 섹션, 프린팅 섹션, 슬로팅 부분과 다이 절단 부분 중에 통신 운용을 실현할 수 있고, 계산하고 멈추는 현재 위상 작동, 전체 기계 속도, 플레이트 상승 지연, 흡착팬과 먼지 제거 팬의 정속 제어 조정, 얼라인먼트 시간, 연속성과 분리와 같은 시스템 설정과 빠른 조정 속도와 안전하고 단순한 운영으로, 각각 부분의 듀얼 운영 시스템의 맨-머신 대화 또는 매뉴얼 전기 제어를 제어하고 드러낼 수 있습니다.

3. 흡기 팬은 급지를 돕고, 공기 용적이 마분지의 크기에 따라 각각 항에 조정될 수 있고, 모터가 소비 전력을 감소시키는 주파수 변환기 제어 가능 모터이고, 비용을 절감합니다. 먼지 제거 팬은 판지로 만드는 표면에 대한 음란을 제거하기 위해 다수 먼지 제거 솔을 갖춘 강력한 주파수 변환기 제어 가능 모터를 있고 인쇄질을 향상시킵니다.

4. 판지의 선도를 위치결정 벤치마크로 간주할 때, 판지로 만드는 길이 에러의 영향은 매우 감소됩니다. 판지가 도르래에 보내질 때, 속도는 도르래의 그것과 같고 이양의 정확도가 속도 차이에 의해 영향을 받지 않을 것입니다.

5. 판지에 관한 좌우로 정지 게이지는 전기 조정 거리를 채택하며, 그것이 전기적으로 왼쪽 그리고 오른쪽으로 계약에 의해서 분할되거나 독립적으로 제어될 수 있습니다. 판지로 만드는 끌기 프레임은 판지의 폭에 적응하기 위해 전기 전면-후면 조정을 채택합니다. 전방 방음벽은 손으로 그리고 동시에 높이며, 그것이 작동하도록 단순하고 믿을 만하고 쉽습니다.

6. 단위 개구와 마감 : 전기 기계 제어는 알람 벨로 열리고 마무리되고, 개장과 마감이 울리는 알람, 1개 버튼 위치설정과 개장과 마감을 유지하고, 전송 샤프트가 오조작으로 인해 운영들의 안전을 보장하고 피해를 입힐 수 있는 기계를 회피하기 위해 마찰 클러치에 의해서 부착됩니다. 공기 인터로크 장치, 로킹은 굳고 편리하고 정확합니다. 유니트 스프리트 전송 샤프트는 다른 부품이 손상되는 것을 예방하기 위해 과부하 보호 기능 장치를 갖추고 있습니다. 공기 상호록킹 샤프트 메커니즘은 편리하고 정확한 로킹인 회사는 기어의 맞물림 위치가 변하지 않다고 보증한다는 것을 보증하고 정상 제작이 프린팅 오배치로 인해 판지로 만드는 폐산물의 발생을 회피하기 위해, 분리와 그룹화 뒤에 달성될 수 있습니다.

7. 급지 롤러의 더 낮은 롤러는 훌륭하게 지상인 고품질 무계목 강관으로 만들어지고, 수평선상 네트에 대고 압박했고 마분지의 마찰을 증가시키기 위해 전해도금시켰습니다. 고무 공급 롤러와 간이침대는 2 층에서 코팅됩니다, 인너 레이어가 마찰 고무 샤프트의 탄력성을 증가시키는 28 도이고 외층이 마모 방지를 증가시키는 45 도입니다. 게다가 신속 이탈 구조는 채택되며, 그것이 더 편리하고 빠릅니다. 급지 간이침대의 압력 조정은 두 단계 웜 기어 감속 조정 기구를 채택하며, 그것이 손으로 조정되고 조정 값 다이얼이 조정량을 보여줍니다.

II. 인쇄 유닛

1. 플레이트 롤러를 출력하기

1)프린팅 플레이트 롤러의 지름은 있습니다 <>

2) 프린팅 플레이트 롤러 단계 유성 기어는 주변의 the360' 학위 조정을 제어하고 360' 학위 컴퓨터가 모터 작동 조정을 제어하며, 그것이 작전 동안 또는 정지 동안 운영될 수 있습니다. 터치 스크린은 자동적으로 조정량을 드러내고, 크기를 입력한 후 자동적으로 조정됩니다. 프린팅 플레이트 롤러, 시스템을 위한 자동 제로잉 장치는 플레이트 걸림 위치를 갖추고 플레이트 걸림 위치 버튼을 클릭하고 장비가 자동적으로 노동 효율을 향상시키는 플레이트 벽걸이에게 편리한 위치에 운영합니다. 플레이트 교체와 플레이트 와이핑을 위해 편리한 프린팅판 실린더 포워드와 후방을 회전시키기 위해 페달 스위치를 설치하세요.

2. 임프레션 롤러

1) 고품질 무계목 강관, 동적이고 정적 균형 보정과 안정적인 작동과 정교한 처리. 담금질과 템퍼링, 핫 차징, 동적이고 정적 균형이 미분체인과 전기 도금을 포장합니다.

2) 기어는 정확도를 조정 동안 기어의 메싱에 영향을 미치고, 전송을 보증하지 않는 백래시 없는 조정 기구를 채택합니다. 플레이트 롤러와 임프레션 롤러를 출력하는 것 사이의 격차, 스케일 디스플레이의 매뉴얼 미조정. 1 : 200개 이중 스테이지 워엄 기어 박스가 위치설정을 조정하는데 사용되고, 조정 가능한 거리는 0-12mm입니다.

3. 금속 아닐록스 롤러

1) 아닐록스 롤러 간이침대는 시설 및 정비를 위해 편리한 진보적 캔틸레버 구조를 채택하고 스크레이퍼 시스템이 더 후에 설치될 수 있습니다. 아닐록스 롤러는 창주의 하일리 롤러, 장쑤성에 의해 제조되고, 긴 서비스 라이프와 마모 방지와 부식 저항성과 좋은 잉크 통제와 함께, 고품질 스틸의 특별 기술에 의해 처리됩니다. 벌집형 메쉬의 메쉬 수 : 인쇄 제품에 따라 선택적인 200, 220, 250, 280 라인 / 인치.

2) 자동적으로 공기 프레싱 작용인 아닐록스 롤러와 프린팅 플레이트 롤러 터치 플레이트 조정은 기계를 막은 후 플레이트를 높이고, 잉크가 위로 마르는 것을 예방하기 위해 자동적으로 전기 획일적 잉크를 켭니다. 급지의 정지 / 시작과 함께, 각각 인쇄 유닛의 잉킹 지연 시간은 개별적으로 설정됩니다. 아닐록스 롤러는 일방적 오버러닝 클러치를 갖추고 있으며, 그것이 잉크를 섞거나 씻는 것을 더 편리하고 빠르게 만들면서, 추진력에서 분리됩니다.

3) 추가적 가격 상승), 강관의 표면과 (선택적인 세라믹 넷 롤러는 세라믹으로, 그리고 연마와 레이저 조각 뒤에 커버됩니다, 점이 한결같게 선택적인 200-400 라인 / 인치로 서명됩니다.

3. 고무 롤러

1) 간이침대는 지즈호우, 허베이성에서 은성 훈장 춘풍에 의해 생산되고, 고품질 이음 없는강관으로 만들어지며, 그것이 동적이고 정적 균형 치료에 의해 정제됩니다. 외부 표면은 하이-퀄이티로 만들어지고 내마모성이고 내부식이고, 지상이고 간이침대의 중키와 정확도를 보증하기 위해 정확성 CNC 그라인더에 의해 형성하는 청 충돌을 울립니다.

2) 1를 채택하세요 : 200 이중 스테이지 웜 기어 제거 미세 조절이 고르게 잉크를 적용합니다, 조정 뒤에와 분리되 중력에 의한 셀프 록크가 충돌 변형과 탄력성의 손실을 방지하기 위해 세척된 후에 롤러와 아닐록스 롤러를 고무를 입힙니다.

4. 잉크 공급계

1) 잉크 뽐프는 일방적 다이어프램형 공기압 펌프이며, 그것이 필터와 잉크 순환 시스템과 펌프와 파이프에서 침적수를 복구할 수 있습니다. (주목하세요 : 더블-액팅 격판 펌프는 스크레이퍼 잉크 제어 시스템이 선택적일 때 설비됩니다. ) 자동 감지와 감지 잉크 수량 시스템, 잉크와 경보와 알람 벨을 포함하여, 세정 비정상 알람.

2) 투명한 잉크 공급 파이프와 높은 매달리는 투명성 잉크 저장 컵은 그것을 생산에서 잉크 공급 상황을 관찰하도록 더 직관적이게 합니다. 순환하는 세척용 가스관과 잉크 롤러, 단순하고 편리한 수술과 세정, 안정적 잉크 공급.

5. 위상 조정 메커니즘

1) 프린팅 플레이트 롤러의 국면은 주파수 변환기에 의해 제어되고 360번 각도 위상 조정이 양쪽 달리는 정지상태에 적용될 수 있습니다.

2) 주파수 변환기는 모터 속도를 조절하고 부호기가 PLC 프로그래밍 시스템과 협력합니다. 위상 조정 정확도가 0.2 밀리미터 이내에 제어될 수 있도록, 조정 가치에 따르면, 모터 속도는 자동적으로 변합니다.

6. 장치를 배치하는 공기 상호록킹 브레이크

1) 제어기구를 실린더를 다시오 그러면 기계가 분리되거나, 단계 조정될 때, 제어기구는 기계의 회전을 제한하고, 원래 기어 위치 고정점을 유지합니다.

2) 각각 인쇄 유닛은 플레이트 소거, 플레이트 벽걸이와 더 단순하고 더 라보르-세이빙 색상 등록의 작전을 만드는 메인 머신의 정부 인칭 제어를 갖추고 있습니다.

3세.슬롯팅 유닛

1. 터치 스크린 연산 제어

1) 슬롯팅 부서의 전기 적 동작은 주문에 따라 종이 제품의 길이 폭 키와 같은 PLC 프로그램 작성 자동화 시스템, 입력 데이터를 제어하고, 자동적으로 하나 버튼과 요구된 위치에 대한 주문을 배열하기 위해 컴퓨터 시스템을 시작하고, 손으로 고객의 요구에 따라 슬롯팅 위치를 미세 조정하기 위해 터치 스크린을 채택합니다.

2) 색 맨 머신 인터페이스, 메뉴 저장부, 자동 보정과 이동 거리와 다른 작동의 수정. 모터는 대만 주 삼각주의 자동차 전송 박스를 제어하기 위해 주파수 변환기를 채택합니다. 거리 모터 속도의 주파수 변환 조정에 따르면, 커터헤드의 측면의 변위는 빠르고 안정적이고 정확합니다. 부호기는 주목받는 커터를 조정하기 위해 PLC 제어함과 협력하고 4대 커터들이 동시에 거리를 조정하며, 그것이 매우 커터 조정 시간을 절약하고, 작업 효율을 향상시킵니다.

2. 프리-프레싱, 선 레코드와 슬롯팅 6축 가득 찬 컴퓨터 제어 슬로팅 부품

1) 단축 두배 나이프 슬롯 구조와 내부 이 구조는 박스 높이를 위해 채택되어서, 윤활유가 통을 오염시키도록 쉽지 않습니다. 슬롯팅 단위는 안전을 보장하기 위해 비상 정지 장치를 갖추고 있고, 전체 기계의 정부 인칭을 갖추고 있으며, 그것이 작동하도록 편리하고 탄력적입니다.

2) 그루브형성 나이프의 표준 두께는 7 밀리미터이고 합금 강재가 우수한 경도와 어려움으로, 열처리 뒤에 치아 그루브형성 나이프를 부숩니다. 이중 날 트리밍 나이프는 예리한 모서리와고 정밀도를 가지고 있습니다. 샤프트는 하이-퀄이티 45# 이음 없는강관으로 만들어지고 표면이 땅이고, 전해도금시켜서, 그것이 매끄럽게 이동합니다. 장치, 강한 생산 적용성을 손질하고 줄이는 중간날의 큰 변위 메카니즘. 나이프, 매끄러운 정돈과 비용절감을 손질하는 탄력 있는 이중 날.

3) 안정적이고 정확하고, 슬롯팅 단계의 정확성을 보증하는 선형 가이드 레일 기술을 채택하세요. 열번 스크루 자동적인 조정, 프리프레싱 바퀴의 좌우 측면 운동의 동시에 일어나는 전기 조정, 바퀴를 누르는 선과 슬롯팅 부품의 슬로팅 커터 석, 버튼과 터치 스크린의 제어 정밀도.

3. 프리프레싱 휠과 휠을 누르는 라인

1) 상부 및 하부 샤프트는 고품질 스틸로 만들어지며, 그것이 꺼지고 동적이고 정적 균형으로 완화시키고 전해도금됩니다. 설비된 채 휠을 누르는 새 라인의 사원군과 함께, 그것은 효과적으로 판지가 압도되는 것을 예방할 수 있고 라인 레코드가 매끄럽고 단정합니다. 동시에, 슬롯팅 부품은 일련의 프렙레싱 휠을 갖추고 있습니다. 프렙레싱 2와 긴급한 선 뒤에, 라인 형상은 더 좋고, 부서지는 것은 쉬운게 아니고, 박스가 정규적입니다.

2) 손으로 2-12mm의 조절 범위로, 휠을 눌러 와이어의 더 갭 다이얼을 조정하세요. 기어는 정확도를 조정 동안 기어의 메싱에 영향을 미치고, 전송을 보증하지 않는 백래시 없는 조정 메카니즘을 채택합니다.

4.슬롯 위상 조정 메커니즘

위성 기어 메카니즘, 슬롯팅 단계는 PLC와 전기 디지털 입력 유형 360 조정을 채택하며, 그것이 장비가 운영하거나, 멈출 때 조정될 수 있습니다.

IV.다이 컷팅 유닛

나이프 플레이트 롤러의 외경은 있습니다 <>

다이형판의 볼트 구멍은 10M이고, 축방향 스페이싱이 100 밀리미터이고, 광선 주변이 18 동등부분이고, 다이 커터의 높이가 25.4 밀리미터이며,와 나무로 된 템플릿의 두께가 (3층 판지를 위한) 16 밀리미터와 (5개 층 판지를 위한) 13 밀리미터입니다.

1. 고무 롤러 (상부롤러)

1) 고무 패드 롤러의 지름은 c536mm 이하이고 고무 패드의 지름이 554 밀리미터입니다. 퀵-거래소 고무 패드, 마모 방지와 긴 서비스 라이프. 끄고 부드러워지면서, 고품질 캐스트는 소재를 단단하게 합니다, 동적이고 정적 균형, 표면 미분체인이 주행 안정성을 증가시킵니다.

2) 나이프 다이 롤러와 충돌 패드롤러 사이의 더 갭은 전기적으로 조정되고 에어락 고정된 조정 메카니즘이 안정적이고 믿을 만합니다. 고무 롤러 기계적 가로지르는 50 밀리미터 주행 장치부, 속도 차이 보상제, 다른 위치들에서 각각 나이프, 균일 마모와 효과적으로 유리 고무 패드의 서비스 수명을 연장한 최루탄.

2. 압박하는 수리 메카니즘

전기 압박하는 고무 패드, 빠르고 효율적 수정. 고무 패드의 서비스 수명을 향상시키세요.

3. 장치를 조정하는 단계

다이 컷팅 단계는 전기 디지털 360에 의해 조정되고 장비의 작동과 정지가 조정될 수 있습니다.

4. 구동 기어

1) 고정밀 나선형 기어 전송. 변속 기어는 20GrMnTi 고품질 합금 강으로 만들어집니다. 조질, 고주파 담금질과 기어 연삭 뒤에, 장비는 레지스터 정확도가 오랫동안 바뀌지 않았다는 것을 프린팅을 보증할 수 있는 저소음, 견고성 HRC58-62, 긴 서비스 라이프와 적은 웨어로, 아무일 없이 순조롭습니다.

2) 고토크로 사용할 때 어떤 격차도 있지 않을 것이고, 시설 및 정비가 더 편리하고, 장기 전송 정확도가 높고, 인쇄 등록이 보증되도록, 손잡이와 기어는 팽팽하게 만드는 접속 슬리이브 열쇠가 없는 연결로 연결됩니다.

3) 장비 주유는 전송 정확도와 서비스 수명을 보증하기 위해 장비 오일 펌프의 자동 분사 윤활계통을 도입합니다.

5. 모터 부분

1) 메인 모터는 아무일 없이 순조롭는 모터를 제어하기 위해 주파수 변환기를 동리를 사용하고 낮은 진동과 소음의 단점을 가지고 있습니다. 주파수 변환 제어기는 대만 주 델타 주파수 컨버터입니다. 저속도 정격 토크 생산량, 무소음과 안정적인 작동.

2) 흡착팬과 먼지 제거 팬은 모두 즈홍스인 팬들입니다, 위상 모터가 저장성 DH 모터이고 잉크 확산 가열 모터가 저소음과 파워 안정화의 특성을 가지고 있는 대만 지방 다방 모터입니다.

6. 베어링 부품

전체 기계의 주 베어링은 수입된 NSK 태도이고 잘 알려져 있는 국내 제조업자들 (와할로)로부터의 태도 중 나머지가 대리인들로 직접적으로 구입됩니다. 제품 정확도는 P6 P5 P4이고 진동 레벨이 Z1 그룹입니다 또는 위쪽에.

7. 전기 부품

각각 장치는 독립적 전자 제어 장치를 채택하며, 그것이 안전하고 믿을 만합니다. 릴레이스, 표시기등, 버튼과 콘택터들은 저장 정다 원래 전기 기구 또는 쉐나이더 전기 기구로 만들어집니다. 솔레노이드 밸브와 실린더는 안정적이고 오래간 탄력적인 야데케의 공기 성분입니다.

1. 아도프트스 방습과 장거리 길에 적합한 쇼크-프로어브 패키징.

2. 교통과 여러가지 유형의 기상 상태. 정비 및 운용의 전체 세트.

3. 마누알스는 포함됩니다.
