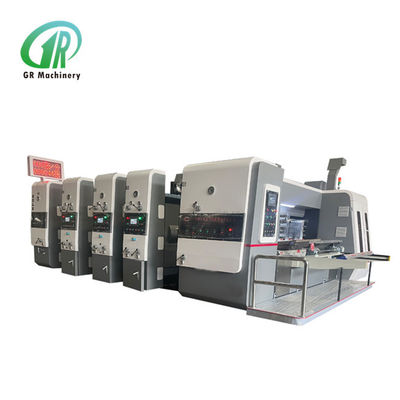

250 PC / 분 다이 절단을 배열하는 것을 가진 4대 컬러 물결모양 통 플렉서 인쇄기

4 컬러 코러브 카튼 플렉소 프린팅 머신

제품 설명:

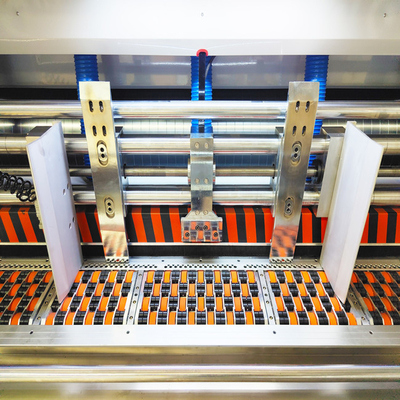

피드링 부품:

1. 리드 엣지 피더:
1) 네 줄의 바퀴 타입 납 가장자리 공급 시스템, 쉬운 조작, 높은 정밀도.
2) 리드 엣지 바퀴는 타이완의 맥스두라 브랜드, 내구성 마모 저항을 채택합니다.
3) 7.5kw 팬, 공기 흡수 보조 종이 공급, 보드의 구부러짐 정도에 따라, 부드러운 종이 공급을 보장하기 위해 조정 가능한 공기 부피. 변주 주파수 제어 공기 부피.
4) 좌측 및 우측 바프러의 위치 는 편리하고 빠르게 조정 될 수 있는 나사 막대 를 통해 전기적 으로 조절 됩니다.앞 바벨의 상단 및 하단 클리어먼트의 위치는 수동으로 개별적으로 조절됩니다..
5) 점프 먹이 기능으로, 큰 크기의 보드의 처리를 보장 할 필요에 따라 점프 먹이 기능을 선택하십시오.종이를 올리고 종이를 떨어 뜨리는 것은 가동을 빠르게 밀어주고 노력을 절약하기 위해 실린더를 채택합니다..
6) 호스트 기계는 주파수 변환 제어를 채택 기계 시작, 원활하게 실행, 에너지의 30%를 절약 할 수 있습니다.
7) 다이 절단 단위와 연결 된 인터락 제어 스위치를 장착하여 긴급 정지, 먹이를 중지하거나 먹이를 재개, 앞으로 및 후퇴 조그, 각 단위의 단계 조그를 실현합니다.그리고 더 인간적인 운영.
8) 뒷면 종이 프레임은 위치 움직임을 전기적으로 제어하고 조정 속도를 높일 수 있습니다.
9) 먼지 제거 장치: 고품질의 브러쉬와 4kw 먼지 제거 팬으로 장착되어 많은 양의 카드보드 인쇄 표면의 불순물을 제거하고 인쇄 품질을 향상시킬 수 있습니다.
10) 뒷 바플 위치의 수동 조정
11) 종이 공급 카운터, 세트 및 생산량을 표시합니다.

2, 단위 분리 및 조합
1) 전기 제어 장치 분리 및 경보 벨과 결합, 경보는 이동 여행 동안 지속적으로 울릴 것입니다 운영자의 안전을 보장하기 위해.
2) 변속 셰프트는 잘못된 작동으로 인해 기계의 손상을 방지하기 위해 안전 클러치가 장착되어 있습니다 (기기가 잠겨 있지 않으면 호스트 기계가 작동을 시작할 수 없습니다).
3) 기압 잠금 장치
4) 호스트 모터 시작 보호 장치
3. 종이 공급 롤러
1) 바깥 지름은 155mm입니다.
2) 매듭 없는 강철 튜브, 착용 저항 고무로 코팅, 균형 잡힌 수정.
3) 하부 공급 롤러의 지름은 155mm이며 크롬 접착입니다.
4) 종이 공급 롤러의 공백은 두 개의 극자 자체 잠금 벌레 기어 몸으로 수동으로 조정되며 공백은 스케일로 표시 된 특기 기어로 조정됩니다.
4자동으로 0 장치로 돌아가
1) 입력 장치, 인쇄 장치 자동으로 0으로 다시 설정됩니다.
2) 일반적으로 카튼은 자동 제로 장치가 장착되어 있으며, 카튼의 낭비를 줄이기 위해 두 조각의 테스트 인쇄 카튼으로 올바른 위치에 조정 할 수 있습니다.

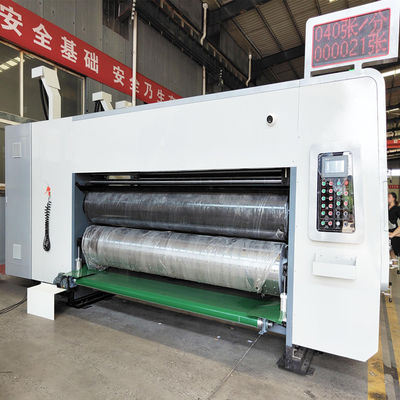

인쇄부:
1인쇄용 롤러
1) 410mm의 바깥 지름
2) 강철판 재료, 표면 닦기, 단단한 크롬 접착.
3) 균형 교정, 원활한 작동.
4) 인쇄판을 설치하는 래체치 바퀴 고정 롤러.
5) 9mm 서식용 버전에 적합한 전체 형식 판 구간이 적용됩니다.
6) 인쇄판을 로드하고 풀고, 전기 발 스위치를 통해 긍정 및 부정 회전합니다.
7) 인쇄 롤러 가로 수동 조정, 범위 2-5mm.
1인쇄 압축 롤러
1) 외부 지름은 175mm입니다.
2) 강철 파이프 표면 깎기, 단단한 크롬 접착
3) 균형 교정, 원활한 작동.
4) 인쇄기 롤러의 격차는 두 개의 극자 자물쇠 워크 기어 몸으로 수동으로 조정되며 격차는 스케일로 표시 된 특이 기어로 조정됩니다.
2. 강철 아닐록스 (양수 지방의 하일리 회사에서 만든)
1) 215mm의 바깥 지름
2) 철강 파이프 표면은 고도, 부드럽고 마모에 저항하는 첨단 크롬 접착 과정을 채택합니다.
3) 점은 일관성 있고 잉크는 균일합니다.
4) 인쇄판 및 고무 롤러의 사용 수명을 연장합니다.
5) 이중 극자물 잠금 볼루트는 안일록스 롤러 클리어센스를 수동으로 조정하고, 진동 스틸 수갑을 사용하여 클리어센스를 조정하고, 스케일을 표시합니다.
3고무 롤러
1) 바깥 지름은 205mm입니다. (Jizhou Chunfeng에 의해 만들어집니다.)
2) 강철 튜브의 표면은 착용 저항 고무로 덮여 있습니다.
3) 고무 롤러에 특수 썰매, 좋은 잉크 전송 효과.
4) 듀얼 폴 자체 잠금 벌레 기어 몸은 anilox와 고무 롤러 사이의 공백을 수동으로 조정하기 위해 채택되며, 공백을 조정하기 위해 특기 기어가 사용되며 규모는 표시됩니다.
4상부 및 하부 종이 안내 롤러
1) 상위 롤러: 외 지름 86mm, 매듭 없는 파이프, 네 개의 종이 바퀴.
2) 하위 롤러: 외부 지름 155mm, 매듭 없는 철 파이프, 표면 썰기, 단단한 크롬 접착.
3) 종이 공급 롤러의 공백은 두 개의 극자 자체 잠금 벌레 기어 몸으로 수동으로 조정되며 공백은 스케일로 표시 된 특이한 기어로 조정됩니다.
5단계 조절장치
1) 행성 기어 구조
2) 인쇄 단계는 LCD 마이크로 컴퓨터 전기 디지털 360도 조절을 채택합니다. (운동 및 정지 조정).
3) 수동 측면 위치, +/-5mm 조절 거리가
4) 인쇄판 롤러는 단계 조절을 위해 LCD 마이크로 컴퓨터를 채택하여 0으로 재설정하고 고도의 정확도로 판을 빠르게 조정 할 수 있습니다.
6잉크 재활용 시스템
1) 기압 대막 펌프, 안정적인 잉크 공급, 간편한 조작 및 유지 보수.
2) 잉크 필터 스크린, 필터 불순물.
7인쇄 단계 고정 장치
1) 기압 제동장치
2) 단위가 분리되거나 단계 조정 과정에있을 때, 브레이크 메커니즘은 기계의 회전을 제한하고 원래 기어 위치의 고정 지점을 유지합니다.

슬롯 단위 (전체 컴퓨터 조정):
1컴퓨터 터치 스크린을 채택
PLC 및 회전 인코더를 통해 자동 탐지 및 조정이 가능합니다. 저장 명령어를 호출 할 수 있습니다.
2컴퓨터의 완전한 조정
컴퓨터 터치 스크린을 사용하는 것 외에도 PLC와 회전 인코더를 통해 각 절단 좌석의 축 방향과 상자 높이를 조정하십시오.전기 제어 버튼은 또한 각 커터 좌석의 축 방향과 상자의 높이를 조정하는 데 사용할 수 있습니다.
3. 슬로팅 단계 조정
1) 슬로팅 단계 조절은 PLC 터치 스크린 주파수 변환 제어 및 전기 디지털 360 ° 조정 (운동 및 정지 모두 조정 할 수 있습니다) 를 채택합니다.
2) 일정한 슬롯 위치를 보장하기 위한 0단계 설정 장치.
4전 증식 부문
1) 선-증대 샤프트 지름 110mm, 고품질의 매듭 없는 철강 파이프를 채택. 표면 깎는, 동적 균형 수정, 단단한 크롬 접착, 부드러운 회전.
2) 사전 크레이싱 휠은 선을 굽는 과정에서 카드가 깨지지 않도록 큰 사전 크레이싱 휠을 개선하기 위해 첨단 기술을 채택합니다.
5굽는 바퀴 부위
1) 굴곡 롤러의 지름은 124mm이며 고품질의 매듭 없는 철강 파이프가 채택됩니다. 표면 깎기, 동적 균형 수정, 단단한 크롬 접착, 부드러운 회전.
2) 굽는 바퀴는 첨단 기술을 채택합니다. 상단 바퀴는 고강도 樹脂 접착제로 만들어졌으며 중간에 굴레가 있습니다. 아래 바퀴와 동시에 보드를 통과 할 때,보드 라인은 기울기에서 벗어나지 않습니다.
3) 회전 바퀴, 전 회전 바퀴 및 슬로팅 절단 디스크의 축적 위치는 정밀 구슬 나침반을 통해 자동으로 동기적으로 조정됩니다.
4) 구부러지는 바퀴의 하위 롤러 조정, 사전 증가 롤러, 슬로팅 블레이드, 조정 가능한 특이성 수갑 구조는 구조를 컴팩트하게 만들기 위해 채택됩니다.조정하기 쉽고 정확한 위치;
5) 구부러지는 바퀴, 사전 구부러지는 바퀴 및 슬로팅 블레이드의 하위 롤러 클리어런스 조절은 쌍극 자율 잠금 워크 바퀴 몸으로 수동으로 조정됩니다.그리고 공백은 특기 기어에 의해 조정되고 스케일로 표시됩니다..
6. 선조, 절단 및 슬로팅 블레이드 좌석
1) 슬로팅의 상단 롤러 지름은 156mm, 매듭없는 철강 튜브, 두 번 깎는, 표면 단단한 크롬 접착, 부드럽게 이동.
2) 슬로팅의 하위 롤러 지름은 156mm, 매듭없는 철강 튜브, 두 번 깎는, 표면 단단한 크롬 접착, 부드럽게 이동.
3) 상부 슬로팅 블레이드 디스크의 정밀 가공
4) 상부 및 하부 슬롯 블레이드 디스크, 접착 바퀴, 절단 칼 디스크 및 사전 접착 바퀴의 동기 축 위치를 전기적으로 조정합니다.
5) 싱글 샤프트-더블 블레이드 슬로팅, 상자 높이 조정 내부 치아 전기 제어 구조를 채택하여 윤활유가 카튼을 오염시키는 것이 쉽지 않습니다.그리고 상자 높이 조절에는 전자 충돌 보호 장치가 있습니다기계가 손상되지 않습니다.
6) 가이드 플레이트 트러버스 메커니즘은 유연한 움직임과 정확한 위치로 정밀 공 나사 및 선형 광 축의 조합 디자인을 채택합니다.
7슬롯 단계 조정 메커니즘
1) 행성 기어 구조
2) 슬로팅 단계는 컴퓨터와 전기 디지털 360 ° 조정 (운동 및 중지 모두 조정 될 수 있습니다) 에 의해 제어 됩니다.
8. 작동 & 제어 스위치
제어판에는 6인치 터치 스크린이 장착되어 있어 슬롯 크기를 쉽게 조정할 수 있다.

도어 절단 장치:
1굽는 바퀴
1) 롤러 지름은 110mm 매듭없는 철강 튜브, 두 번 磨, 표면 단단한 크롬 접착, 부드럽게 이동.
2) 굴곡 바퀴의 공백은 양극 자결 워크 기어 몸으로 수동으로 조절되며, 공백은 스케일로 표시된 특기 기어로 조절됩니다.
1진열용 롤러
1) 하층 다이 절단 롤의 지름은 고 정밀 밀링으로 합금 강철 원심 굴착 鋳造로 만들어진 360mm 표준 다이 절단 롤입니다.그것은 갈라진 클램핑 고정 장치가 장착되어 있습니다.
2) 고무 매트 롤의 지름은 388.9mm입니다. 고품질 45 # 스틸 마감 가공, 균형 수정, 단단한 크롬 접착.고무 매트는 독일의 Depair 브랜드를 채택합니다. 부드러운 절개로 저항성 폴리우레탄 고무 장갑, 편리한 설치와 800만 개 이상의 도어 절단 시간 고무 매트 롤러 기계적 이동 장치를 채택, 각 칼은 다른 위치에 절단,고무 매트의 사용 수명을 효과적으로 연장합니다., 이동 거리는 30mm, 선형 속도 자동 보상 장치, 다이 절단 불한정 루프 작업 둘레 방향으로, 고무 매트의 착용을 더 균일하게 만들기.부드러운 롤의 지름이 바뀌면, 자동 추적 보상, 수동 조정 없이, 완전히 일관성까지 도어 절단 각 팩의 크기를 보장,그리고 다이 절단 롤 분리 장치가 실린더가 장착되어 있습니다, 고판을 공급하지 않고 평행동에있을 때, 상단과 하단 두 롤은 분리 될 것입니다, 고무 매트와 블레이드의 마모를 줄입니다. 한편,고무 매트 및 블레이드 모듈의 서비스 수명은 크게 연장됩니다..
3) 고무 롤러의 자동 밀링 메커니즘, 수리 및 마른 고무 매트를 여러 번 닦습니다. 고무 매트의 재사용 비율은 크게 증가했습니다.고무 롤을 수리 할 때 경보 램프가 계속 깜박입니다..
4) 청소 시스템: 앞 및 뒷 엠브로싱 샤프트는 느림 모터를 통해 벨트에 압축되고, 종이 폐기물은 완전히 제거됩니다.기계가 폐기물 종이의 축적에 영향을 받지 않도록작업 효율이 크게 향상됩니다.
2도어 절단 롤러의 단계 조정 구조
1) 행성 기어 구조
2) 다이 절단 단계는 LCD 마이크로 컴퓨터 전기 디지털 360도 조절을 채택합니다. (운동 및 정지 조정).

기술 파라미터:

1변속기
1) 고품질의 합금강의 40Cr 조형, 템퍼링, 고주파 진열, 칫솔 닦기 및 기타 과정을 통해, 장비의 서비스 수명을 향상시키기 위해.
2) 여섯 번째 수준의 정확성, 원활한 작동, 낮은 소음, 경화 HRC55-60, 긴 수명 및 작은 마모, 오랫동안 변경되지 않은 인쇄 색상 세트의 정확성을 보장 할 수 있습니다.
2. 벽판: 재료는 60mm의 벽 두께의 고품질의 철근 HT250입니다. 그것은 높은 정밀도로 큰 처리 센터에 의해 만들어지고 처리됩니다.

기술 파라미터:

우리 회사

제품 포장

FAQ:
Q1: 기계의 보증은 어떻게 되나요?
A: 보증 기간: 기계의 배송 날짜로부터 12 개월. 보증은 기계의 잘못된 사용 또는 사고 손상 또는 운영자의 오류에 노출되면 유효하지 않습니다. 유효 기간 동안,우리는 예비 부품을 공급할 것입니다.다른 질문이 있다면, 친절하게 저희에게 연락하고 우리는 모든 세부 사항을 명확하게 하기 위해 제품의 사진과 비디오를 통해 대답 할 것입니다.
Q2: 판매 후 서비스는 어떨까요?
A: 1) TM 24 시간 온라인, 또한 이메일, 스카이프, 위채, 왓츠앱 등을 통해 연락하십시오.
2) 비디오/사진 문제 해결
3) 1 년 보증 부품 교체.
Q3: 우리가 첫 번째 협력이기 때문에 나에게 지불에 안전합니까?
A: 우리는 무역 보증 할 수 있습니다, 당신의 제품을 받을 것을 보장 할 것입니다, 우리는 또한 당신이 원하는 다른 안전한 지불 방법을 받아 들일 수 있습니다.
Q4: 당신의 최소 주문 양은 무엇입니까, 당신은 나에게 샘플을 보낼 수 있습니까?
A: 우리의 최소 양은 1 세트입니다, 우리의 제품은 기계 장비이기 때문에, 그것은 당신에게 샘플을 보내는 것이 어렵습니다, 당신은 제품에 대한 질문이 있다면,더 자세한 사항은 저희에게 연락하십시오., 우리는 당신에게 더 많은 정보를 제공 할 수 있습니다. 예를 들어 사양, 비디오 등.
