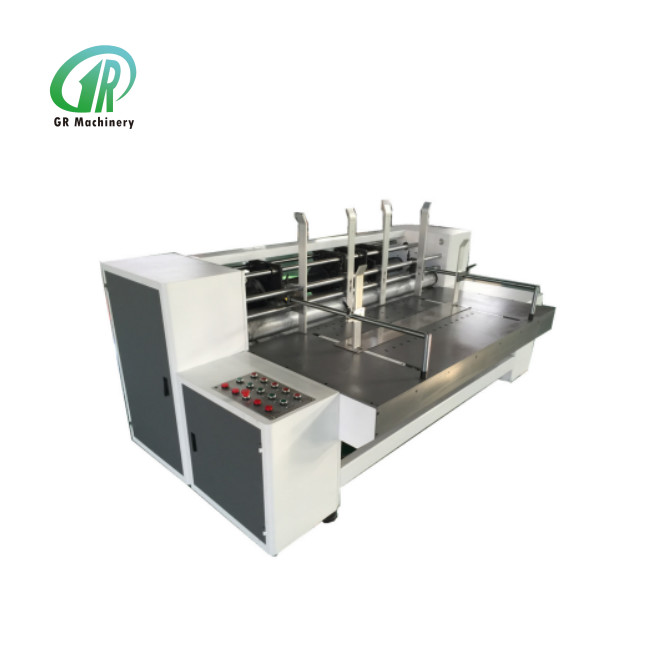

모델 2000 자동 카튼 박스 슬로팅 형성 기계 고 정밀

자동 카튼 박스 슬로팅 형성 기계

난...소개

이 기계는 진공 흡수 보조 판지 공급 시스템을 채택합니다 (공기 부피는 조절이 가능합니다), 슬로팅, 각 절단, 절단, 구부름 등을 완료 할 수있는 기능과 함께.소재가 아닌 다른 용품이 기계의 슬로팅 깊이는전기 조정, 그리고 스케일 판독을 갖추고 있습니다. 슬로팅 단계 조정은 행성 기어 구조에 있습니다.전기컴퓨터360도 타입조정, 그리고 상부 및 하부 슬로팅 칼 디스크와 접는 바퀴는 동시 좌우로 이동할 수 있습니다 (참고: 움직임 조절을 위해 어떤 특수 도구), 그것은 사용하기 쉽고 유지 보수, 컴팩트,작은 카튼 슬로팅 폼링 장비에 대한 전문입니다.

II. 주요 구조 및 기능 특성

1. 종이 먹이 롤러는 패턴 롤러를 채택, 먹이 롤러 압력은 좌측과 우측의 특이한 바퀴와 함께 특이한 바퀴 조정을 채택, 동기적으로 압력을 조정할 수 있습니다.

2. 후방 틱 먹이 부서는 두쪽과 후방 바프를 채택 하 고, 고판을 밀어 때 상부 고판을 잘못 만드는 슬로팅 오류를 피하기 위해,각 종류의 카드로 맞을 수 있습니다., 그리고 안정적이고 정확한 종이 전송.

3. 슬로팅 칼 디스크는 완전히 처리 된 철을 채택합니다. 슬로팅 칼은 자르톱 모양의 반 원형 칼을 채택하여 쓰레기를 슬로팅하고 제거합니다.칼을 잘라서 두 면을 잘라. (참고: 압축 바퀴와 절단 칼은 같은 롤러에 설치되어 조정하기 편리합니다)

4엽서판은 6개의 변속도 셰프트에 의해 슬로팅, 코너 컷, 롤링, 슬리팅을 거쳐 배포됩니다.이 기계의 힘은 주파수 속도 컨트롤러 (속도는 자유롭게 조절) 를 갖추고 있습니다, JTE 주파수 변환기를 채택합니다.

5이 기계는 전력 행성 기어 단계 조절을 채택 하 고 카드보드 크기를 조정 할 수 있습니다, 멈추지 않고 조정 할 수 있습니다.

제3조 기계 구조

1 -- 옆면 먹이 바벨 2 -- 뒷면 먹이 바벨 3 -- 앞면 먹이 바벨

(그림 A)

4 --- 슬로팅 칼 디스크 5 --- 코너 절단 디스크 6 --- 종이 압축 장치

7 --- 앞 버튼 패널 8 --- 뒷 버튼 패널

(사진)B)

IV.기계 작동

1가공하고자 하는 corrugated karton을 선택 하 고, 측면 공급 바프 (1 그림 A) 를 조정 합니다. 조정 방법: 아래 그림의 원에 나사 를 풀어,오른쪽 또는 왼쪽으로 두쪽 공급 배프로 이동합니다., 판의 길이에 따라 두 측면 바프 사이의 거리를 조정, 조정 완료 후, 나사를 단단히 잡고 바프를 고정.

2. 후방 공급 배프 (2 그림 A) 를 조정합니다. 조정 방법: 아래 그림의 원으로 나사들을 풀고, 후방 공급 배프 (2 그림 A) 두 개를 앞으로 또는 뒤로 움직입니다.카든의 너비에 따라 적절한 위치를 조정합니다., 조정 완료 후, 스크루를 단단히 잡고 바프를 고정합니다.

3. 포장의 두께에 따라 공급 해면을 조정합니다: 아래 그림의 원형에 있는 나사를 풀고, 앞 공급 패플 (3개 A 그림) 을 위아래로 움직입니다.바벨의 바닥과 먹이 테이블 사이의 거리가 1카든의 두께의 0.5배입니다. (카든을 공급할 때, 바닥의 종이를 통과시키고 마지막을 멈출 수 있습니다.)

4카든의 두께에 따라, 공급 롤러, 구부러진 바퀴 및 슬롯 칼 디스크의 공백을 조정하기 위해, 공급, 구부러진 및 슬롯을 부드럽게.조정 방법: 기계 왼쪽에 있는 안전 게이트를 열고, 세 개의 터빈 벌레 조절기가 있습니다. 가장 높은 것은 먹이 롤 사이의 공백을 조절하는 것입니다.중간에 있는 것은 굽는 바퀴 사이의 공백을 조절하는 것입니다., 가장 낮은 하나는 슬로팅 칼 디스크 사이의 공백을 조정하는 것입니다.

5전력선을 연결해서 기계를 전기로 충전시켜

6. 앞 버튼 패널 (그림 B의 7번) 에서 기계를 시작하시오. 아래 그림과 같이, 그림 1에서 기계를 끄고 (이 시간 동안, 긴급 중지 버튼이 누르면)긴급 정지 버튼을 풀어요, 그 다음, 전력 표시등 켜고, 메인프레임 켜고 누르면, 기계가 시작되면, 메인프레임 표시등 켜고, 그림 2처럼.

(그림 1)

(그림 2)

Front 버튼 패널

1- 조정 된 먹이 테이블에 판을 배치, 세 슬롯 칼 디스크와 한 코너 절단 칼 디스크를 조정각을 잘라서 직선으로 잘라서아래와 같은 조정 방법: 뒷 버튼 패널 (그림 B의 8) 에서, 그림 3의 원에 있는 두 버튼 ∙ 포지티브 조그와 ∙ 네거티브 조그를 조그로,칼 디스크를 회전시키고 나사 구멍을 바깥으로 만들어, 그림 4에서 보여지는 것처럼, 스크루를 랜치로 풀고, 그 다음 그림 5처럼, 랜치를 회전시키고 칼 디스크를 오른쪽이나 왼쪽으로 이동시켜 적절한 슬롯 또는 코너 절단 위치로,움직일 때, 상부와 하부 칼 디스크와 대응 접착 바퀴는 동기적으로 이동합니다. 다른 세 개의 칼 디스크의 조정은 동일합니다.

(그림 3)

(그림 4)

(그림 5)

2박스 높이의 조정: 생산 될 박스 높이에 따라, 뒷 버튼 패널 (그림 B의 8) 에서,사용 하 여 2 개의 버튼 (아래 그림의 원형 부분) 을 사용 하 여 칼과 칼 디스크의 칼 사이의 거리를 조정, 또한 상자 높이를 의미합니다. 각 칼 디스크에 점진 규모가 있습니다, 정확성 조정하기 쉽습니다.

3. 앞 버튼 패널 (7 B 그림에서), 아래 그림처럼 6, 눌러 ′′트랙 팬 ′′, ′′트랙 팬 표시기 ′′등을 켜, ′′메인프레임 속도 ′′ 버튼을 회전0에서 속도를 더 높여. 테스트를 입력 한 조각의 카드보드, 실제 슬로팅 및 코너 절단 위치에 따라, 단계를 조정하기 위해.그림 8에 표시된 두 개의 버튼을 사용하여.

(그림 6)

(그림 7)

(그림 8)

4조정 완료 후, 아래 그림과 같이 두 칼 디스크 사이에 각 종이 압축 장치 (6 B 그림) 를 이동 할 수 있습니다. 그 다음 카튼 상자 대량 생산을 시작합니다.

큰 길이 또는 큰 너비로 카보드를 공급 할 때 선택적 조정 부분:

1. 카드보드의 길이가 큰 경우, 오른쪽 또는 왼쪽으로 앞 먹여넣기 바프 (3 그림 A에서) 이동 할 수 있습니다. 조정 방법: 아래 그림의 원에 나사 를 풀고,두 앞 먹여넣는 바프를 이동 (3 그림 A), 정렬을 완료 한 후, 스크루를 단단히 잡고 바프를 고정합니다.

2. 카튼의 폭이 큰 경우, 먹이 테이블의 흡수 범위를 조정해야합니다: 먼저 먹이 테이블에 카튼의 한 조각을 넣어, 그리고 낮은 속도 상태에서 기계를 만들,밀기판 (아래 그림의 직사각형 부분) 의 걷기 범위를 확인합니다.. 밀기판이 기계의 가장자리를 움직일 때 밀기판이 종이를 만지지 않도록하십시오. 그러면 종이를 밀고 앞으로 공급 할 수 있습니다.필요한 경우 밀어 놓는 판의 위치를 조정합니다., 아래 그림에서 원로 된 나사지를 풀고, 더 옆 위치에서 적절한 나사 구멍을 찾고, 밀어 놓는 판을 고정합니다.

V. 착용하기 쉬운 부품 및 교체 방법

1. 슬로팅 칼과 코너 절단 칼의 교체:

아래 그림에서 보듯이, 교체해야 하는 부품의 나사를 풀고 칼을 내려놓고 새 칼을 설치하고 나사를 고칠 수 있습니다.후면 버튼 패널에서 (그림 B의 8), 밖으로 나사 회전, 내려가기 편리합니다.

2. 폐기물 픽 스트립을 교체: 아래 그림에서 보여줍니다, 구멍에 스크루를 풀어 랜치를 사용하여, 그리고 철 스트립을 끌어낼 수 있습니다.

VI. 기계 유지보수

1. 정기적으로 기계의 베어링을 확인 하 고 반 년마다 한 번 청소 하 고. 다른 연결 부품, 반 년마다 엔진 오일을 추가 해야 합니다.

2기계가 시작되기 전에 내부에 불순물이 있는지 확인하고, 일부 부품이 낡거나 부서졌는지 확인하고, 이상 없는 것을 확인한 후, 기계가 시작됩니다.기계는 오랫동안 깨끗하고 깔끔하게 유지되어야 합니다..

VII 기계 보증 및 판매 후 서비스

1이 기계는 칼, 고무 롤러 등을 제외한 전체 구조에 1년의 보증이 있습니다.착용하기 쉬운 부품과 잘못된 조작으로 인한 손상을 제외하고전기요소, 기어, 베어 등 구조 부품에 문제가 생기면 무료로 교체할 수 있습니다.

2보증 기간을 넘어서면 부각되거나 손상된 부품이 있으면 교체된 부품을 제공하도록 지불합니다.

3. 생산에서 모든 운영, 유지 보수 등 문제에 대해, 우리 회사는 기술 솔루션을 제공 하 고 무료로 우리의 고객에게 도움을 줄 것입니다.
