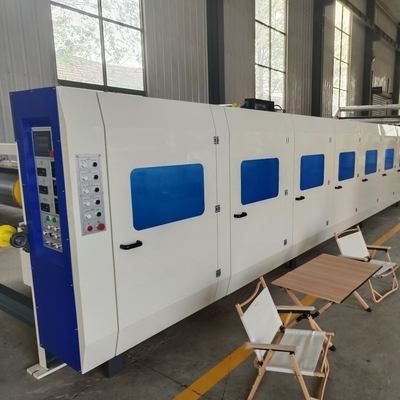

고속 골판지 생산 라인용 SM-F 더블 페이서
A, 기술 매개변수:
| 작업 폭 | 2200mm |  |
| 설계 속도 | 200m/분 | |
| 경제 속도 | 120-200m/분 | |
| 핫 플레이트 번호 | 600mm×16개 | |
| 냉각 구간 길이 | 5미터 | |
| 온도 요구 사항 | 160~200℃ | |
| 증기압 | 0.8-1.3Mpa | |
| 공기압 | 0.5~0.6Mpa | |
| 일하는 힘 | 380V 50Hz 75KW |
B, 구조적 특징:
|
★양면 기계는 단면 골판지와 화장지를 합지하고 가열 압반 가열, 접착제 페이스트, 고정형을 접착하여 평평한 판지를 생산하는 기계입니다. ★핫플레이트의 표면은 연삭 처리되어 있으며, 핫플레이트 폭은 600mm, 총 16개 핫플레이트, 장관 냉각 고정관념은 5m입니다. 핫플레이트는 컨테이너 보드, 밀폐형 압력 용기 인증서 및 검사 인증서를 채택합니다. 파티션 격리 구조를 위한 내부 열 패널, S자형 증기 흐름, 증기, 수분 분리 기능이 뚜렷하고 증기 사용률이 향상됩니다. ★핫 플레이트는 공압식 압력 플레이트 구조를 채택합니다. 압력판 리프팅은 공압 구조를 채택합니다. 14세트의 스프링 공압 압력 플레이트가 표준입니다. ★가열판의 히트파이프는 여러 부분으로 온도를 조절하며 온도 표시 기능이 있습니다. ★상부 면 웨빙은 교정 공압 밸브에 의해 자동으로 중앙에 위치하며 이중 실린더는 S자형 면 웹 장력 장치를 제어하는 데 사용됩니다. 조이는 정도가 큽니다. ★하부 벨트는 공압 장력 조절 메커니즘을 채택하고 구조가 간단하고 실용적이며 하단 컨베이어 벨트의 왼쪽과 오른쪽이 자동으로 수정 및 정렬되며 양쪽에서 수동으로 조정할 수도 있습니다. ★독립 구조를 사용하는 기어박스 구동 장치, 재료에 기어강 ZG-500 번호, 오일 침지 기어 윤활 사용. ★국제적으로 유명한 브랜드를 사용하는 전기 부품으로 장치가 안정적이고 안정적으로 작동합니다. ★모터 주파수 에너지, 저속 토크, 넓은 속도 범위, 신뢰성 있고 쉬운 유지 관리를 위한 주 구동 모터. ★고강도 프로파일 GB의 주요 백본, 견고한 구조, 아름다운 외관, 고속 작업에 적합합니다. |
C, 주요 구성요소 매개변수:
|
부품명 장인정신 |
사양 | 표면 처리 |
| 상부 구동 고무 롤러 | ￠800mm | 내마모성 고무로 덮여 있음 |
| 하부 구동 고무 롤러 | ￠600mm | 내마모성 고무로 덮여 있음 |
| 전면 및 후면 구동 벨트 롤러 | ￠215mm | 원형 연삭 크롬 도금 연마 |
| 탑 텐션 롤러 | ￠155mm | 원형 연삭 크롬 도금 연마 |
| 상부 벨트 조절 롤러 | ￠130mm | 원형 연삭 크롬 도금 연마 |
D, 주요 동적 매개변수:
| 이름 | 힘 | 전압 | 빈도 |
| 메인 구동 모터 | 75KW | 380V | 50HZ |
E, 주요 부품 브랜드 및 원산지:
| 일련번호 | 주요 부품 명칭 | 브랜드 또는 원산지 | 비고 |
| 01 | 주요 뼈대 | Tiangang 또는 lai 갱 생산 프로필 | NO.36채널 및 NO.16 I빔 |
| 02 | 드라이브 월보드 | 허베이한단 | Q345 |
| 03 | 히트보드 | Tiangang 또는 Jigang | Q235B 컨테이너 보드 제작 |
| 04 | 메인 구동 모터 | 시멘스 침대 | 75KW 주파수 모터 |
| 05 | 면 웨빙 | 선양 | 코튼 웨빙 두께: 9mm |
| 06 | 덫 | 암스트롱, 미국 | 뜨다 |
| 07 | 저전압 전기 제품 | 시멘스 | 접촉기, 릴레이, 버튼 |
| 08 | 공압 부품 | 에어택이나 소노 | |
| 09 | 주파수 변환기 | 시멘스 | |
| 11 | 베어링 | 일본 NSK | |
| 12 | 시트가 있는 베어링 | 푸젠 |
