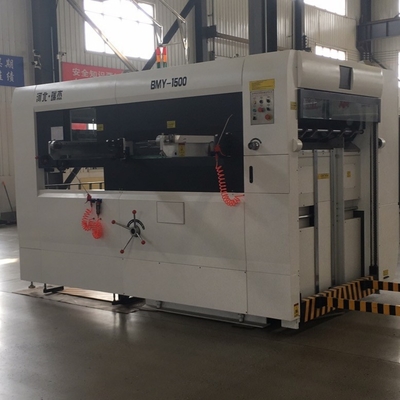

BMY-1500 반자동 죽게절단그리고 크레이싱기계
I. 기계 소개:
BMY-1500 반 자동 다이 절단 및 크레이싱 기계는 컬러 박스, 카튼 및 종이 상표를 만드는 주요 장비입니다.
우리의 기계는 고강도 접착기 열기 치아, 전체 스윙 앞 가이드, 자동 밀어 가이드, 고 정밀 간격 구조, 공기 잠금 판, 공기 결합,과부하 보호 및 자동 종이 수집, 종이 공급 거리를 더 짧게, 위치 정밀도를 높게, 순조롭게, 종이 수집 순서를 잘라 줄 수 있습니다. 또한 non-gripper die cutting 할 수 있습니다.
난난부품 및 특징:
1.종이 공급 부품: 사전 코드 종이, 종이 공급 플랫폼, 공기 벤치.
전-코드 페이퍼:실린더 슬라이딩 각도 알루미늄, 쉽고 빠르게 작동. 운영자는 사전 코드 종이 트롤에 가공 된 종이를 넣어야합니다.그리고 다음 작업을 계속 하려면 종이를 먹이는 플랫폼으로 트롤리를 다시 넣어 종이가 하위 한도를 설정 할 때.
종이 공급 플랫폼:자동 상승 단계 거리는 종이 양에 따라 설정 될 수 있습니다, 작업은 쉽고 빠르다. 짧은 먹이 거리와 낮은 노동 강도의 특성을 가지고 있습니다.
펌프 벤치:운영자 작업 플랫폼에 서, 공기 조절 기계의 높이를 운영자의 다른 높이에 따라, 작동하기 쉽고, 시간과 노력을 절약합니다.
앞 가이드:전체 스윙 앞 스윙 사이드 가이드 종이 가장자리에 작은 영향을, 높은 위치 정밀,정밀 섬유 스위치 (타이완 리코 브랜드) 의 네 세트를 사용하여 종이 위치를 확인하고 종이 낭비를 피합니다..
옆 안내:당신은 다른 제품을 기반으로 측면 가이드를 선택할 수 있습니다, 구성 요소를 교체 할 필요가 없습니다, 쉽고 빠르게 조정 할 수 있습니다.
다이 절단 압력은 전체적으로 조절 할 수 있으며 또한 앞 접착제 가장자리를 개별적으로 조절 할 수 있습니다. 수동 절감기는 편리하고 노동 절약입니다.
포착기:손잡이들은 고강도 고강도 정밀 주사기로 만들어져 있고, 단단한 알루미늄 합금으로 잘 딱딱하고 가벼운 재료로, 작은 관성, 높은 강도,고속 실행에서 정확하고 원활하게 페이퍼를 전송할 수 있습니다. 독특한 잡기 앞 가이드, 다이 절단 두 배 위치 및 캠의 실행 곡선, 낮은 소음, 높은 정확성 및 마지막 내구성, 잡기 가장자리는 단지 6mm입니다.
도형 절단판 프레임:다이 절단 잎 프레임의 이중 강화는 공기 잠금 및 롤링 베어링 가이드 레일을 채택, 높은 안전, 쉬운 운영.헝거플릿과 함께 도형 절단 판 프레임, 판 위치를 정확하고 강하게 만들고 재사용 할 수 있으며, 다이 절단 판이 부러지고 분리되는 것을 효과적으로 예방 할 수 있습니다.
도어 절단 철판:70CR 강철판은 특별한 열처리, 좋은 평면성, 높은 경직성, 긴 서비스 수명을 처리합니다. 개인화 공기 쿠션 연소 에디션 시스템간편하고 노동 절약.
변속기 구조:새로운 변속기 디자인은 고속 정밀 도어 절단을 가능하게 합니다. 주요 드라이브는 벌레 기어와 특수 설계 크랭크 샤프트 연결 막대 구조를 채택합니다.베어링 부시 연결 이동 공간을 줄일 것입니다, 벌레 기어와 벌레의 충돌을 피하고, 높은 도어 절단 압력, 고압의 기능을 가지고 있습니다.이동 플랫폼의 4 코너는 압축 완충 스프링과 장착되어 기계 착용을 감소, 기계가 더 안정적으로 작동합니다.
호스트 하단 플랫폼, 이동 플랫폼 및 상단 플랫폼:이 핵심 부품은 고강도 융통성 철무진 모래 가루, 높은 팽창 강도와 좋은 견고성으로 만들어졌습니다.
간헐적인 구조:고 정밀 평행 세차원 캠 인덱싱 구조를 사용하여, 캠 곡선은 특별히 설계, 큰 가로 각, 더 안정적으로 실행 잡기.
정압 클러치 브레이크:공기 압력, 낮은 소음, 좋은 브레이킹 성능을 조절하여 전송 토크를 제어. 기계 과부하 보호가 발생하지 않도록 기계가 자동으로 종료됩니다.
4종이 수집 부위:자동적이고 양적으로 종이를 수집합니다.
뒷면 정렬용 종이, 옆면 정렬용 종이자동 종이 공급을 질서있게 보장하기 위해, 종이 수집 기계의 구조는 간단하고 빠른 작동입니다.수동 작동보다 3배 더 빨라, 작업은 간단하고 편리합니다.운영자는 기계 앞에서 뒷 정렬 페이퍼를 모니터링 할 수 있습니다. 뒷 정렬 페이퍼는 종이 순서를 모니터링하기 위해 이중 감지 스위치를 장착합니다.그것은 또한 기계가 실행되는 때 샘플을 취할 수 있습니다그것은 자동으로 알람을 할 것입니다. 종이 수집이 오र्डर에 도달하면 종이를 수집하는 플랫폼을 교체하도록 운영자를 상기시킵니다.
양적 종이:10에서 9999까지 임의의 값을 설정할 수 있습니다. 종이가 설정된 값에 도달하면 자동으로 꺼집니다.
5. E전기 제어부분:M오토, PLC 및 인간-기계 인터페이스, 전자 제어 시스템, 모든 종류의 안전 보호 장치.
엔진:수입 후지 인버터 스테프리스 속도 제어 모터로, 에너지 절감, 낮은 소음 주요 모터를 만듭니다.종이 공급 및 수집 감소기 모터는 타이완 전자제동 브레이킹 둔화 모터를 선택 수입, 높은 안전성, 긴 수명 및 낮은 운행 노이즈.
PLC와 인간-기계 인터페이스:디지털 디스플레이 기계 작동 속도와 상태, 주 모터는 주파수 변환기로 제어됩니다, 단계없는 속도 제어 더 안정적으로 실행합니다.인간-기계 인터페이스 디스플레이 시스템은 모든 종류의 작업 조건을 표시 할 수 있습니다., 고장 위치와 제안 된 해결책.
전기 제어 시스템:마이크로 컴퓨터 제어 프로세스 자동 제어 및 실제 시간 탐지, 종이 공급, 종이 전송, 다이 절단, 종이 수집
모든 종류의 안전 보호 장치:문제가 발생했을 때 호른 알람, 그리고 기계 자동으로 인간의 안전을 보장합니다.
6L우브리케이션 시스템:F또는 연유 시스템 및타이밍윤활 시스템
강제 윤활시스템:오일 압력 및 흐름 속도 조절은 편리합니다, 주 드라이브 오일 공급이 정상이며 작동하는 동안 기계가 꺼지지 않도록하십시오.
타이밍 윤활시스템:호스트의 프로그래밍 컨트롤러와 연결, 자동으로 윤활기 기능을 제어합니다. 오일 브러쉬로 윤활기 전송 체인cal 또한 기름 윤활을 수량 및 타이밍, 수동 공급이 부족하기 때문에 기계 손상을 방지합니다. 타이밍 윤활 시스템은 기계 소음을 줄일뿐만 아니라 기계가 안정적으로 작동하도록합니다.
제3조기술 매개 변수:
BMY-1500 반 자동 다이 절단 크레이싱 기계
| 항목 | 매개 변수 | |
| 모델 | BMY-1500 | |
| 도어 절단 방법 | 플래트 프레스 | |
| 최대 전송용량 | 1510*1120mm | |
| 미니 전송용 종이 | 450*550mm | |
| 최대 크기의 도어 절단 | 1490*1100mm | |
| 손잡이 크기 최소 | 6mm | |
| 최대 절단 압력 | 320N/cm2 | |
| 가공된 종이 | 코끼리판 | 200~2000g/m2 |
| 호프보드 | 8mm (최대 두께) | |
| 시공 절단 정밀도 | ±0.1mm | |
| 최대 절단 속도 | 4500 장/시간 | |
| 최대 먹이 덩어리 높이 | 1400mm (수준 위) | |
| 피드파일 높이가 최소 | 1250mm (수준 위) | |
| 전체 전력 | 13.5kW | |
| 전체 무게 | 17.5T | |
| 전체 크기 | 4200*2300*2250mm (페달 포함되지 않습니다) | |
IV. 주요 부품, 재료 및 장비 배치:
| - 아니 | 항목 | 모델 | 제조업자 | 언급 |
| 1 | 벌레 바퀴 | ZQAL9-4 | 수사를 긁어내면서 | |
| 2 | 구부러진 축 | 40g | 고주파 소화 | |
| 3 | 벌레 톱니 | 40g | 템퍼링, 고주파, 밀링 | |
| 4 | 플랫폼 | QT42-10 | 합성 모래 발사 | |
| 5 | 버전 상자 | 이중 강화 | ||
| 6 | 금속판 | 70Cr | 다지, 후베이 | 강도:HRC50-55 |
| 7 | 갈매기 치아 원료 | 듀랄루민 | ||
| 8 | 전송 체인 | 레놀드 | 레놀드, 영국 | |
| 9 | 펌믹 클러치 | 유이, 이탈리아 | ||
| 10 | 빈도 | 후지 | ||
| 11 | PLC | 바이고르, 타이완 | ||
| 12 | 인간-기계 인터페이스 | 샘쿠온 | ||
| 13 | 주 엔진 | 시멘 | 독일 | |
| 14 |
종이를 먹이는 방법 모터 |
완신, 타이완 | ||
| 15 | 철도 볼트 베어링 | JMC | 한국 | |
| 16 | 자기 밸브 | AIRTAC | 타이완 | |
| 17 | 버튼 | 슈나이더 | ||
| 18 | 릴레이 | 슈나이더 | ||
| 19 | 접촉기 | 후지 | ||
| 20 | 광전자 스위치 | 옴론 | ||
| 21 | 이동 스위치 | 옴론 | ||
| 22 | 오일 펌프 | WLP, 대만 | ||
| 23 | 광섬유 스위치 |
|
타이완 |
우리는 중국 북부에서 카튼 기계의 전문 제조업체이며, 우리의 고객의 요구에 따라 디자인을 개발하는 완벽한 기술을 가지고 있습니다.루이지 기계는 완벽한 품질 보증 시스템을 가지고 있습니다, 그리고 우리의 엔지니어는 설치의 풍부한 경험을 가지고, 또한 전 세계 우리의 고객을 위해 전문적인 서비스를 제공할 수 있습니다.
우리의 기계는 우크라이나, 러시아, 멕시코, 독일 등 20개 이상의 다른 국가에 수출되었습니다.
우리는 모든 고객과 진심으로 협력하고 최고의 서비스를 제공할 것입니다.
우리 회사
제품 포장
FAQ:
Q1: 기계의 보증은 어떻게 되나요?
A: 보증 기간: 기계의 배송 날짜로부터 12 개월. 보증은 기계의 잘못된 사용 또는 사고 손상 또는 운영자의 오류에 노출되면 유효하지 않습니다. 유효 기간 동안,우리는 예비 부품을 공급할 것입니다.다른 질문이 있다면, 친절하게 저희에게 연락하고 우리는 모든 세부 사항을 명확하게 하기 위해 제품의 사진과 비디오를 통해 대답 할 것입니다.
Q2: 판매 후 서비스는 어떨까요?
A: 1) TM 24 시간 온라인, 또한 이메일, 스카이프, 위채, 왓츠앱 등을 통해 연락하십시오.
2) 비디오/사진 문제 해결
3) 1 년 보증 부품 교체.
Q3: 우리가 첫 번째 협력이기 때문에 나에게 지불에 안전합니까?
A: 우리는 알리바바에서 무역 보증을 할 수 있습니다. 그것은 귀하의 제품을 받을 것을 보장합니다. 우리는 또한 당신이 원하는 다른 안전한 지불 방법을 받아들입니다.
Q4: 당신의 최소 주문 양은 무엇입니까, 당신은 나에게 샘플을 보낼 수 있습니까?
A: 우리의 최소 양은 1 세트입니다, 우리의 제품은 기계 장비이기 때문에, 그것은 당신에게 샘플을 보내는 것이 어렵습니다, 당신은 제품에 대한 질문이 있다면,더 자세한 사항은 저희에게 연락하십시오., 우리는 당신에게 더 많은 정보를 제공 할 수 있습니다. 예를 들어 사양, 비디오 등.
