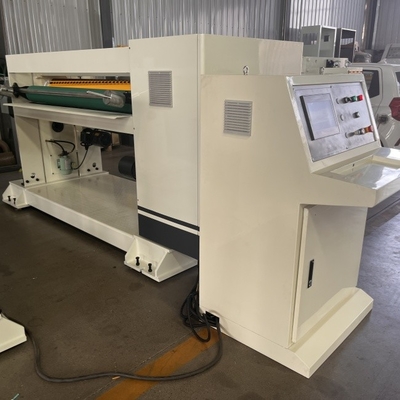

NC-100 NC 절단용 나선형 칼
기계는 주로 절단 샤프트 내부 기어 (2), 절단 샤프트 외부 기어 (3), 연결 나사 (4), 클램핑 수갑 (5), 절단 샤프트 기어 (6), 하단 블레이드 (7),하단 블레이드 클램핑 스크롤 (8), 상단 블레이드 상단 나사 (9), 상단 블레이드 클램핑 나사 (10), 상단 블레이드 (11), 기어 클리어먼스 조정 샤프트 (12), 주 모터 (13), 조정 막대 (14), 조정 나사 (15),상부 절단 셰프트 (16), 하층 절단 셰프트 (17), 등
1상단 블레이드 샤프트 (16) 및 하단 블레이드 샤프트 (17) 는 탄소 강철으로 만들어졌으며 좋은 딱딱성을 위해 열처리를 받았습니다.
2블레이드를 조절할 때, 블레이드 막대기를 블레이드 막대기 소켓에 삽입하여 수동으로 돌립니다.
3블레이드를 조절할 때, 아래쪽 블레이드 클램핑 스크루 (8) 를 1/4 회로 풀고 상단 블레이드 클램핑 스크루 (10) 를 조정하여 상단 블레이드 (11) 과 하단 블레이드 (7) 가 적절하게 맞게하십시오.
4블레이드를 조절할 때, 기어 연결 나사 (16) 를 풀고, 기어 사이드 클리어런스 조절 나사 (15) 를 조정하여 블레이드 샤프트 기어의 사이드 클리어런스를 제거합니다.
5팽창 수갑 (5) 은 블레이드 샤프트 외부 기어 (3) 와 블레이드 샤프트 기어 (6) 를 블레이드 롤러에 연결합니다.
6스핀드 모터 (13) 는 블레이드 롤러를 구동하는 힘의 원천입니다.
설치 요구 사항
1기계는 250mm 이하의 단단한 콘크리트 기초에 설치되어야 합니다.
2. 기초 표면은 평평하고 평평하며 평면성은 2mm/m를 초과하지 않습니다.
3기계는 기초에 고정되기 전에 0.4mm/m를 초과하지 않는 평면성을 가진 수준으로 조정되어야 합니다.고정된 가로 빔.
4기계가 기초에 설치되면 장비가 1mm/m 이상의 평행성을 가진 평행으로 있는지 확인합니다. 시험 도구: 수준; 시험 위치:기계 프레임의 양쪽, 양쪽 끝에.
기계 설치
기계가 설치되면 사용자의 전원 공급 장치가 기계의 전원 드라이브 캐비닛에 연결되어야 합니다.그리고 공기 캐비닛의 앞 끝에 공기 스위치가 설치되어야 언제든지 기계의 전원 공급을 끄거나 켜야 합니다..
기계가 설치되면 사용자의 압축 공기 파이프 라인이 기계의 공기 삼중선에 연결되어야 합니다.그리고 정지 밸브가 앞쪽 끝에 설치되어 기계의 압축 공기 공급을 언제든지 끄거나 켜야 합니다 (아래 그림과 같이).
공기 파이프의 매개 변수는 PN0.6MPa, DN10입니다.
기계의 평면 조절
기계가 설치 된 후 레벨 미터를 관찰하고 평면성이 0.1mm / 1000mm × 1000mm 이 될 때까지 나사를 조정하고, 앵커 볼트의 견과류를 꽉 잡아줍니다.같은 방법을 사용하여 기계의 적어도 네 개의 모서리의 평면성을 조정.
구조적 특징:
롤러 지름 매개 변수
참고: 모든 마일링 롤러, 단단한 크롬에 접착 된 후 (칼 축 아래를 제외하고는) 처리
전력 모터 및 전기 매개 변수:
주로 구매된 부품, 원료 및 원산지:
| 주요 부품의 이름 | 브랜드 또는 원산지 | 소재와 종류 |
| 전속 변속기 서보 모터 | 상하이 푸티안 | 18.5KW |
| 공급 주파수 모터 | 헤베이 겐슈이 웅성 | |
| 베어링 | HRB,ZWZ,LYC | 일본 NSK의 칼 롤러 베어링의 위아래 |
| 벨트 | 독일 OPTIBELT | |
| 팔꿈치 위로 | 시안양 차오유 | |
| 안전벨트 베어링 | 젠장 우후안 | |
| 콘택터 및 릴레이, 중간에 있는 릴레이 | 프랑스 슈나이더 | |
| 근접 스위치 | 일본 OMRON | |
| 비행 절단 세로 제어 시스템 | 아메리카 에머슨 | |
| 모션 컨트롤 보드 | 독일 MKS-CT150 | |
| 로터리 인코더 | 우시 루이푸 | |
| 먹여넣는 드라이브 | 타이완 델타 | |
| 인간 기계 인터페이스 | 타이완 WEINVIEW 또는 MCGS | |
| 태양 장비 | 중국 첸젠 | |
| 기압 부품 | 젠장 소너 CSM | |
| 주파수 변환기 | 시멘스 |
기계 상세 사진
운영
操作
1 켜기 시작
2 E-STOP 急停
3 关机을 끄
4 수동/자동?? 手动/自动
5 속도 조절
운영 언어 변경:영어 또는 中文 ((중국어)
주요 전원 공급을 켜
버튼을 클릭합니다
자동 모드에서, 기계는 두 개의 팩에 연결되어야 하며, 기계는 자동으로 실행 속도를 제어합니다.
수동 모드에서 작동 속도는 잠재미터를 통해 수동으로 조절됩니다. (운동 속도는 생산 라인 속도보다 약간 높아야합니다.)
NC 절단 컨트롤을 클릭
처리시간과 처리량 설정
"NC 절단 시작"을 클릭하고, 속도를 높여, 기계가 작동을 시작할 것입니다.
새로운 처리시간과 처리량을 설정하면 순서가 바뀔 것입니다.
안전 예방 조치
안전은 두 가지 측면을 포함합니다. 첫째, 인력 안전; 둘째, 기계 안전.
1사업자는 우선 직무 이전 기술 교육을 받아야 합니다.
2- 운영자는 안전 훈련에 응해야 합니다.
3고정 장치, 특히 가로 절단 블레이드의 고정 장치를 정기적으로 점검하여 느슨해지고 불필요한 기계 손상을 방지하십시오.
4기계의 회전 부분, 특히 베어링의 작동 상태를 정기적으로 검사하십시오.
5횡단 칼을 교체하고 조정 할 때, 칼의 부상을 피하기 위해 안전 장갑을 착용하십시오.
6기계가 정상적으로 작동 할 때 인명 피해와 기계 손상을 피하기 위해 기계에 들어가는 것은 엄격히 금지되어 있습니다.
7. 제어 부품 소프트웨어와 하드웨어를 잘 관리하고, 변경하거나 추가하거나 제거하지 마십시오.
8전문가가 아닌 사람은 기계 수리를 엄격히 금지합니다.
