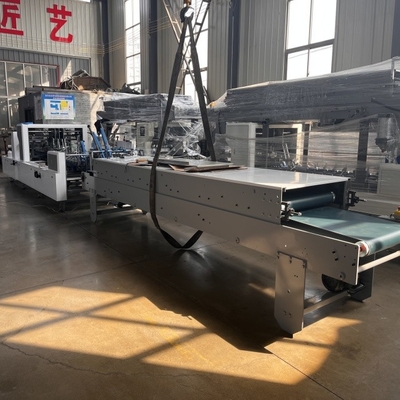

자동 단편 수정 고속 박스 폴더 접착기와 함께세 가지 계산 방법
1기계의 특징 및 각 부품에 대한 소개
전체 장비:
a. 기계 기반은 통합 철판으로 만들어집니다. 주요 벽 패널의 두께는 16mm입니다. 모두 레이저 절단 기술을 채택하고 냉각 및 열 처리를 받았습니다.전체 기계는 좋은 경직성을 가지고 있습니다.
b. 전체 기계는 유연한 기능 선택과 함께 모듈형 디자인을 채택합니다. 모듈은 고객의 박스 유형 요구 사항에 따라 선택할 수 있습니다.
c. 기계 변속기는 중국-외국 합작 기업 체인을 채택하고 있으며, 고속, 정확하고 안정적인 변속, 최소한의 소음 및 긴 서비스 수명을 가지고 있습니다.
d. 기계는 좋은 안정성을 가지고 있으며 속도는 220m/min에 도달 할 수 있습니다
종이 공급 부문:
e. 종이 공급 섹션은 종이 공급을 위해 독립적인 모터를 채택하여 종이 공급을 더 쉽고 부드럽게합니다.
f.3 다양한 무게 상자의 종이 공급 필요를 충족시키기 위해 종이 공급 칼 세트.
g. 다단계 트랙은 카드보드의 수직성을 보장하고 종이 공급이 왜곡되지 않도록합니다. 독특한 구조로 카드보드의 조정이 쉽고 편리합니다.
h.공압 칼 리프트는 조정 및 상자 변경 시간을 단축합니다.
i. 진동 장치는 모터와 협력하여 신속하고 쉽게, 지속적으로 그리고 자동으로 종이를 올바르게 공급합니다.
j. 종이 공급 벨트는 강한 마모 저항을 가진 원형 무선 쇠고기 힘줄 컨베이어 벨트를 채택합니다. 동시에 기계 구조는 독립적인 전송을 채택합니다.그것은 매우 편리하고 빠른 후기에 종이 공급 컨베이어 띠를 교체 하는.
2바닥 페이스트 실린더:
a.하층 페이스트 실린더는 왼쪽과 오른쪽으로 설정되어 있으며 고객의 상자 유형의 접착제 열의 너비에 따라 다른 고무 바퀴 두께를 장착 할 수 있습니다.
b. 페이스트 실린더는 강하고 내구성 있는 스테인리스 스틸로 만들어집니다. 그리고 완료 후. 접착제의 양은
고속 작동을 보장하기 위해 정확하게 제어됩니다.
3중복 부분:
a.좌측과 우측은 두 번째 접종을 180도 완료합니다. 네 번째 접종은 180도 완전히 결합됩니다.
b.차등 교정 시스템의 접는 부분, 왼쪽 및 오른쪽 컨베이어 벨트 속도의 접는 부분의 특수 설계는 직선 운송을 보장하기 위해 조정 할 수 있습니다.효과적으로 상자 모양 가시의 경우를 줄일 수 있습니다.
c. 접는 부분의 상단 줄의 롤리 벨트는 상단 및 하단 벨트 사이의 속도 차이를 달성하기 위해 전력 장치가 장착되어 있으며, 이로 인해 카보드 미끄러집니다.
d. 왼쪽과 오른쪽에 접는 칼 세트를 갖추고 있습니다.
4압전환 부품:
a. 광전기 카운터 자동 발가락 종이, 물 스프레이링 이중 목적 시스템. 그리고 종이 막대기 감지 장치.
b. 상부 및 하부 벨트는 자유롭게 망원경으로 조정되고 편리하여 각 모양의 카튼이 운반 부분으로 들어갈 때 더 깔끔하고 부드럽게 쌓여 있습니다.
c. 기계적 패팅 장치로 장착되어 평면 익스프레스 카튼의 생산에 가시가 발생하지 않도록합니다.그리고 기계 변속기는 길고 안정적인 수명을 가지고 있습니다..
5운송 부품:
a. 전달 부분의 주요 벽 패널은 12mm를 채택하고 레이저 절단 기술을 채택하고, 냉각 및 열으로 처리되며 기계는 좋은 경직성을 가지고 있습니다. 전달 길이는 6m에 도달합니다.그리고 장거리 디자인은 카튼의 접착 시간을 연장하고 카튼의 접착 품질을 향상시킬 수 있습니다.
b. 조절이 쉬운 공기압 조절이 적합성의 균일 압력을 효과적으로 보장 할 수 있습니다.
c. 자동 및 수동 두 모드 한 클릭 스위치, 다양한 상자 유형의 생산 필요에 적응하기 위해.
d.반송 부품의 상부와 하부 독립적인 모듈 설계는 다양한 길이의 상자에 적응하기 위해 상대적으로 앞뒤로 움직일 수 있습니다.
전기 시스템:
a. 기계는 PLC에 의해 제어됩니다, 작동하기 쉽습니다; PLC와 터치 화면은 중국 유명 브랜드 인위튼을 채택합니다. 안정적이고 신뢰할 수 있으며 실패율이 낮습니다.전체 기계는 다 주파수 변환기를 채택, 그리고 컨트롤은 더 유연하고 편리합니다.
b.주력 모터는 에너지 절감과 높은 효율성, 넓은 속도 조정 범위, 안정적인 시작 및 브레이킹의 장점을 가진 주파수 변환 모터를 채택합니다.생산 효율성 향상 및 기계 장비 유지보수 비용을 줄이기.
c. 컨트롤 패널 레이아웃은 합리적이며 각 모듈에는 컨트롤 패널이 있습니다.
d. 19인치 LCD 모니터는 종이 공급 부서의 기계의 생산 과정을 모니터링 할 수 있으며, 선장이 전체 운영 과정을 더 편리하게 확인할 수 있습니다.
난...T에크니컬 사양
| 기술 매개 변수 | ||||||
| 모델 | 650 | 850 | 1050 | 1250 | 1450 | 1650 |
| 종이 소재 | 카드 210-800gm,A/B/C/E/F 플루트 및 5층 판 | |||||
| 최대 속도 | 220m/min | |||||
| 접는 방법 | 첫 번째 접기와 네 번째 접기는 180입니다. | |||||
| 전원 공급 | 3P 380V 50HZ | |||||
| 빈 공간 너비 | 850mm | 1050mm | 1050mm | 1250mm | 1450mm | 1650mm |
| 길이 x 너비 x 높이 | 13mX1.4mX1.6m | 13mX1.6mX1.6m | 13mX1.8mX1.6m | 13mX2mX1.6m | 13mX2.2mX1.6m | 13mX2.3mX1.6m |
| 순중량 | 3.8t | 4t | 4.2t | 4.3t | 4.5t | 4.8t |
| 전체 전력 | 9KW | |||||
| 일반 상자종류구성 사양 | |
| 모델 | 1050형 |
| B | 260~1050 |
| D+E | 130-525 |
| A | 120-1500 |
| D 분 | 30 |
| C 분 | 70 |
세 가지 계산 방법:
1- 공급 중지 카운터:
인덕션 프로브가 계산을 마친 후, 정해진 시간 동안 종이 공급 모터를 멈추게 됩니다.
2. 공기 실린더 카운터 (물 표지):
공기선을 연결하는 것
순수한 물을 첨가합니다
소레노이드 밸브 스위치를 사용 하 여 물로 공기 도로를 채우십시오.
인덕션 프로브가 세기를 마친 후, 노즐은 카드로 물 표지를 남길 것입니다.
2. 공기 실린더 카운터 (잘 정렬 된 표시):
공기선을 연결하는 것
공기 실린더는 일반적으로 수축 유지됩니다. (실린더가 계속 확장되면, 두 공기 라인의 위치를 교환.)
인덕션 프로브가 세기를 마친 후, 노즐은 카드로 물 표지를 남길 것입니다.
공기 실린더는 판지를 밀어 넣어서 판지 (계산 주기의 마지막) 의 정렬이 잘못된 것입니다.
