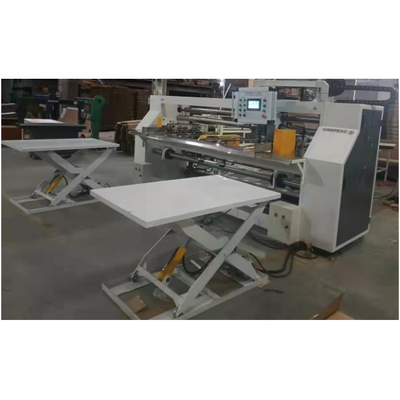

모델 4600 이중 조각 유형 6 서보 골판지 상자 접이식 접착 기계

4600 모델 6 세르보 자동 접착 접착기 (두 조각)

1 기계의 벽판은 45 # 14mm 고강도 단일 롤 스틸판으로 만들어집니다.그리고 나머지 작업 조각은 또한 45 # 6mm 8mm 10mm 12mm 14mm 16mm 18mm 20mm 고 강도 단일 롤 스틸 판으로 만들어집니다., 그리고 작업 조각의 정확성을 보장하기 위해 CNC 표면 밀링 기계에 의해 처리됩니다.

2 기계의 주요 구조는 160X100 무거운 H 모양 프로파일로 연결되어 있으며 나머지는 80 × 80 무거운 알루미늄 프로파일로 연결되어 기계의 안정성을 보장합니다.

3 베어 모델: C&U 6008RS,6206RS,6006RS,6202RS,6007RS,6301RS,6200RS,6004RS,6901RS51102,51104,KR19;

기본 타입의 보편적 베어링: CZTUCFL206 CZTUCT207 CZTUCFC205 CZTUCFC207 CZTUCFL204 CZTUCHA207

4 벨트 모델:

종이 공급 벨트:L2180mm × W100mm × T8mm (홀과 함께), 8개.

컨베이어 띠:L5000mm × W60mm × T5mm, 10개

5 주 기계의 전송 메커니즘은 체인 전송을 채택하고, 휠체어는

5/8 인치: 20 이빨 Ø35 및 Ø30, 17 이빨 Ø55 중간, 14 이빨 Ø35 중간, 30 이빨 Ø30.

1/2 인치: 20 이빨 Ø22 20 이빨 Ø38

3/8 인치: 21 이빨 Ø25, 32 이빨 Ø12, 14 이빨 Ø22

위의 톱니바퀴는 모두 45# 물질로 만들어져 있으며 그 후 사용 수명을 연장하기 위해 고주파로 꺼집니다.

6 종이 공급 부위: 종이 공급 벨트는 높은 마찰력과 마모 저항성을 가진 고품질 고무 벨트입니다.후부 부분은 종이 먹이를위한 고판을 올리기 위해 보조 롤러에 의해 지원됩니다., 그리고 두 개의 3KW 흡수 펌프로 장착되어 있습니다. , 종이 공급 모터는 1KW의 전력을 가진 두 개의 서보 모터로 되어 있으며, 따라서 종이 공급의 안정성을 보장하며, 종이 공급의 길이를 임의로 조정할 수 있습니다.

7중부 부위의 주 모터는 주 쑤 쑤 미쓰비시 4KW 감소 모터로 작동하며, 주파수 변환기로 제어됩니다.그리고 또한 전자기 결합기와 전자기 브레이크 제어 송신기가 있습니다.각 쪽에 3개의 컨베이어 띠가 있습니다.

8 접착 부분: 중부 구두 부분 은 뜨겁고 차가운 부분 으로 고정 되어 있다. 뜨겁게 녹는 접착제 는 모양 을 만드는 역할 을 하고, 차가운 접착제 는 결합 하는 역할 을 한다.접착제 코팅 바퀴의 폭은 10mm이고 중간 간격은 2mm입니다이중 접착제라고 할 수 있습니다. 접착제로 고온 녹음 접착제만 사용되면 계절 변화에 따른 접착제 열과 폭발을 피하십시오.그리고 음식 상자가 냉장고에 들어가자마자 뜨거운 녹기 접착제가 터지는 것을 피하십시오..

9중형 부분: 왼쪽과 오른쪽 측면은 서보 모터에 의해 클램프됩니다.클램핑은 고속 낮은 톱니 공 나사 및 특수 슬라이더를 사용하여 클램핑의 민감성과 정확성을 보장합니다또한 사용 기간을 연장하고 고판의 정확한 모양을 보장합니다. , 카튼의 양을 크게 향상시킵니다.

10 접착제 가열 시스템: 고온 녹음 접착제 코팅 상자 는 순수한 알루미늄 으로 만들어져 있으며, 이 고름 은 열 전도성 이 뛰어나고 접착제 블록 이 녹는 시간 을 단축 한다.상부는 독립적으로 가열 알루미늄 접착기 상자에 장착, 작업 중에 가열되고 녹일 수 있습니다. 뜨거운 녹음 접착제는 작업에 영향을 미치지 않고 작업 효율성을 향상시키는 하위 접착제 상자에 자동으로 흐릅니다.

11 냉 접착제 시스템: 냉 접착제 코팅 박스의 고무 바퀴는 스테인레스 스틸로 만들어졌으며 부식 저항성 베어링을 두 번 봉인하여 사용 수명을 연장합니다.

12 작동 원리

종이 공급 섹션의 양쪽에 카드보드를 배치. 디스플레이에 종이 공급 길이 입력, 종이 공급 버튼을 누르고 종이 공급을 시작. 카드보드가 중간에 도달하면,왼쪽과 오른쪽 끝의 광전기 센서는 판을 감지하고 신호를 수신합니다.그리고 중부 부분의 클램핑과 접착이 작동하기 시작하여 두 개의 카드가 하나가됩니다. 그 후 바프러가 떨어지고 종이 굽는 부분으로 보내지기 시작합니다.굽는 부분에 도달 한 후, 왼쪽과 오른쪽 측면이 구부러지고 정렬되기 시작하면 종이 압축 바퀴가 떨어지고, 바벨도 떨어지고, 고판이 보내집니다.

전압: 380V 50HZ 3단계 4선

전기 유통 목록
