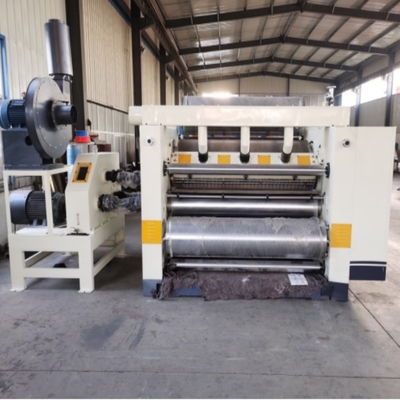

SF-360-2500 모델 모듈화된 단면 호러브레이션 머신 후드 흡수 구조

SF-360-2500 모델 모듈화된 단면

S구조적 특징:

• 후드 흡수 구조가 채택되며 고압의 강력한 팬이 장착되어 있습니다. 공기 흡수는 소음 억제 장치가 장착되어 있습니다.공기 출처와 전기 제어 같은 운영 캐비닛에 집중주 기계에서 1.5 미터 이상 떨어져있는 작동 면은 완전히 닫혀 있으며 완전히 덮여 있습니다.
• 기계 기단과 벽 패널은 고품질의 樹脂 모래 가루로 만들어졌으며 벽 패널 두께는 240mm입니다. 독립적인 기어박스, 보편적 관절 변속기.
• 밸브 롤러는 48CrMo 합금 강철으로 만들어졌습니다. which is quenched and tempered → rough turning → inner hole fine boring → shaft head baking → welding → tempering stress relief → fine turning → rough grinding → medium frequency quenching → CNC grinder fine grinding → tungsten carbide treatment롤러와 압력 롤러의 주요 부품의 베어링은 Havalo 베어링입니다.
• 압력 롤러는 370mm ¢, 표면은 닦고 크롬; 공기 압력은 상승과 하락 움직임을 제어하고, 재료는 중형 탄소 강철 45입니다.소화 및 완화 (부퍼 장치로).
• 접착 롤러 단위는 통합 스케이트 보드 구조를 채택하고 있으며, 유지 보수 중에 유지 보수를 위해 기계 밖으로 이동 할 수 있으며, 이는 업무 효율성을 향상시킵니다.접착 롤러의 지름은 252mm입니다., 그리고 표면은 25 라인 pit-type mesh 처리를 통해 닦아 새겨지고 그 다음 단단한 크롬으로 칠됩니다. 스크래퍼 롤러의 표면은 닦아 단단한 크롬으로 칠됩니다.
• 접착제 코팅 유닛은 전체로 이동 할 수 있으며 접착제 롤러를 교체하는 것은 빠르고 편리합니다.
• 스프레이 습도 조절 장치는 유류 플루트 유형을 좋은 변형 안정성으로 유지하고 균열을 피하기 위해 사용됩니다.
• 자동 순환 접착제 공급 시스템과 잘 버퍼 효과를 가진 대막 펌프 접착 장치가 사용됩니다.
• 주전력은 에너지 절감과 효율성, 낮은 고장률을 가진 변주 주파수 모터에 의해 구동됩니다.
• 접착제 너비는 모든 기본 종이 너비 변화에 적응하도록 전기적으로 조정됩니다.
• 밸브 롤러와 압력 롤러 모두 안정적으로 작동하는 이중 실린더 압력화 장치를 채택합니다.
• 사전 난방 롤러는 티안강에서 생산 φ400mm의 매듭없는 철강 파이프를 채택하고, 모두 금속 튜브로 연결되어 있습니다.
• 접착제 양은 전기적으로 조정됩니다. 터치 화면이 표시되고 작동하며 접착제 간격은 높은 정확도로 인코더를 통해 전송됩니다.
• 전력 및 작동 부품은 안전망이 장착되어 기계가 작동하는 동안 인력의 안전을 보장합니다.
• 모듈 구조, 타일 롤러 집합 및 접착 코팅 집합은 빠르게 교체 할 수 있습니다.

기술 매개 변수:

1작업 너비: 2500mm

2작동 방향: 왼쪽 또는 오른쪽 (고객의 공장에 의해 결정)

3설계 속도: 180m/min 작업 속도: 120-150m/min

4온도 범위: 160~200°C

5공기 출처: 0.4-0.9Mpa

6증기 압력: 0.8-1.3Mpa

7밸브 플루트 타입 (A, B, C, E 또는 UV 선택)

M오토르매개 변수:

1주 모터: 30KW 등급 전압: 380V 50Hz 연속 (S1) 작업 모드

2흡수 모터: 18KW 등급 전압: 380V 50Hz 연속 (S1) 작업 모드

3 접착제 조절기; 100W 등급 전압: 380V 50HZ 연속 (S2) 작동 모드

4 접착제 조정 격차 모터; 250W 등급 전압: 380V 50HZ 연속 (S2) 작업 모드

5 접착 펌프 모터: 2.2KW 등급 전압: 380V 50Hz 연속 (S1) 작동 모드

롤러매개 변수:

1밸브 롤러 지름: 360mm

2압력 롤러 지름: ¢370mm

3접착 롤러 지름: 252mm

4고정된 페이스트 롤의 지름: ¢142mm

5전열기 지름: 400mm
