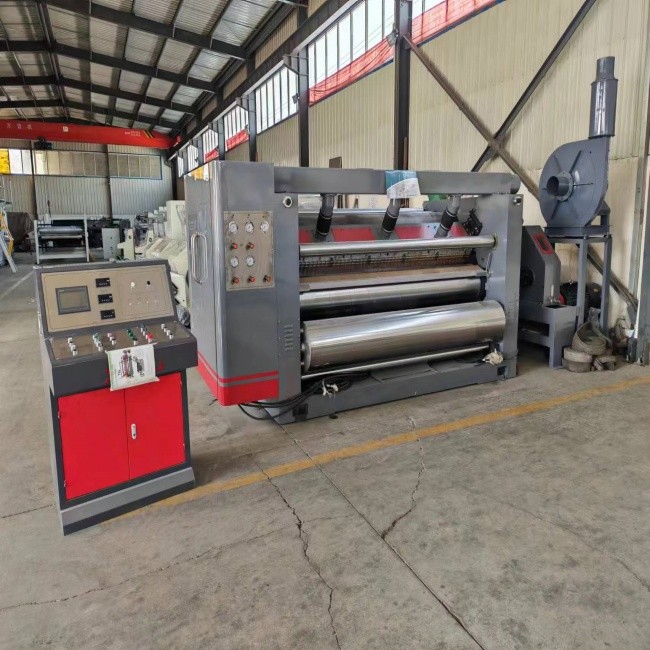

SF-360-2500 모델 모듈화된 단면 후드 흡수 구조

SF-360-2500 모델 모듈형 싱글 페이서

에스구조적 특징:

• 후드 흡입 구조를 채용하고, 고압력의 강력한 팬을 탑재하고 있습니다. 공기 흡입에는 소음기가 장착되어 있습니다. 공기 공급원과 전기 제어 장치는 주 기계에서 1.5m 이상 떨어진 동일한 작동 캐비닛에 집중되어 있습니다. 작동면은 완전히 밀폐되어 있고 완전히 덮여 있습니다.
• 기계 베이스와 벽 패널은 고품질 수지 모래 주조로 만들어졌으며 벽 패널 두께는 240mm입니다. 독립 기어박스, 유니버설 조인트 변속기.
• 골판지 롤러는 담금질 및 템퍼링 → 거친 선삭 → 내부 구멍 미세 보링 → 샤프트 헤드 베이킹 → 용접 → 템퍼링 응력 완화 → 미세 선삭 → 거친 연삭 → 중간 주파수 담금질 → CNC 분쇄기 미세 연삭 → 텅스텐 카바이드 처리되는 48CrMo 합금강으로 만들어집니다. 주름진 롤러의 직경은 ¢ 360mm이고 표면 경도는 HRC60도 이상입니다. 롤러 및 가압 롤러의 주요 부품의 베어링은 Havalo 베어링입니다.
• 압력 롤러는 ¢ 370mm이며 표면은 연삭되고 크롬 도금되어 있습니다. 공기압은 상하 움직임을 제어하며 재료는 중탄소강 No. 45이며 담금질 및 템퍼링(완충 장치 포함)됩니다.
• 글루 롤러 유닛은 일체형 스케이트보드 구조를 채택하여 유지보수 중 유지보수를 위해 기계 밖으로 이동할 수 있어 작업 효율성이 향상됩니다. 글루 롤러의 직경은 ￠252mm이며, 표면을 연마하고 25줄의 피트형 메쉬 가공으로 조각한 후 경질 크롬 도금 처리합니다. 스크레이퍼 롤러의 표면은 광택 처리되고 경질 크롬 도금 처리되어 있습니다.

기술적인 매개변수:

1. 작업 폭: 2500mm

2. 작동 방향 : 왼쪽 또는 오른쪽 (고객 공장에서 결정)

3. 설계 속도: 180m/min 작업 속도: 120-150m/min

4. 온도 범위: 160-200℃

5. 공기 공급원: 0.4-0.9Mpa

6. 증기압: 0.8-1.3Mpa

7. 골판지 플루트 유형(A, B, C, E 또는 UV 옵션)

중자동차매개변수:

1. 메인 모터: 30KW 정격 전압: 380V 50Hz 연속(S1) 작동 모드

2. 흡입 모터: 18KW 정격 전압: 380V 50Hz 연속(S1) 작동 모드

3 접착제 조정 감속기; 100W 정격 전압: 380V 50HZ 연속(S2) 작동 모드

4 접착제 조정 간격 모터; 250W 정격 전압: 380V 50HZ 연속(S2) 작동 모드

5 접착제 펌프 모터: 2.2KW 정격 전압: 380V 50Hz 연속(S1) 작동 모드

롤러매개변수:

1. 골판지 롤러 직경: ￠360mm

2. 압력 롤러 직경: ￠370mm

3. 접착 롤러 직경: ￠252mm

4. 고정 페이스트 롤러의 직경: ￠142mm

5. 예열기 직경: ￠400mm

주요 부품:
