| 1 |
유효폭 |
2200mm | 2 |
디자인 생산 속도 |
250m/분 |
| 3 |
3중 경제 속도 |
200-230m/분 | 4 | 5개 층 경제 속도 | 180-210m/분 |
| 5 |
종방향 분리 정확도 |
±1mm | 6 |
교차 정밀도 |
±1mm |
A, 기술 매개변수:
|
작업 폭 |
2200mm |  |
|
설계 속도 |
250m/분 | |
|
경제 속도 |
180-230m/분 | |
|
핫 플레이트 번호 |
600mm×18장 | |
|
냉각 구간 길이 |
5미터 |
|
|
온도 요구 사항 |
160~200℃ | |
|
증기압 |
0.8-1.3Mpa | |
|
공기압 |
0.5~0.6Mpa | |
|
공압 압력판 |
13개 그룹 |
|
| 일하는 힘 | 380V 50Hz 90KW |
B, 구조적 특징:
|

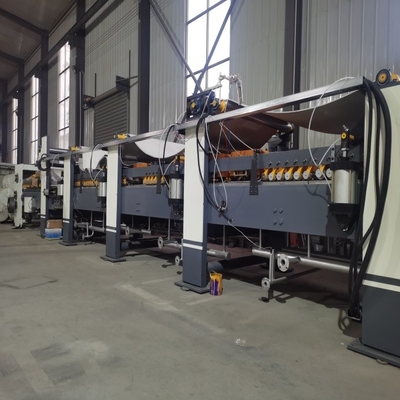

★양면 기계는 단면 골판지와 화장지를 합지하고 가열 압반 가열, 접착제 페이스트, 고정형을 접착하여 평평한 판지를 생산하는 기계입니다. ★핫플레이트의 표면은 연삭 처리되어 있으며, 핫플레이트 폭은 600mm, 총 18개 핫플레이트, 장관 냉각 고정관념은 5m입니다. 핫플레이트는 컨테이너 보드, 밀폐형 압력 용기 인증서 및 검사 인증서를 채택합니다. 칸막이 격리 구조를 위한 내부 열 패널, S자형 증기 흐름, 증기, 수분 분리 기능이 뚜렷하고 증기 사용률이 향상됩니다. ★핫 플레이트는 공압식 압력 플레이트 구조를 채택합니다. 압력판 리프팅은 공압 구조를 채택합니다. 14세트의 스프링 공압 압력 플레이트가 표준입니다. ★가열판의 히트파이프는 여러 부분으로 온도를 조절하며 온도 표시 기능이 있습니다. ★상부 면 웨빙은 교정 공압 밸브에 의해 자동으로 중앙에 위치하며 이중 실린더는 S자형 면 웹 장력 장치를 제어하는 데 사용됩니다. 조이는 정도가 큽니다. ★하부 벨트는 공압 장력 조절 메커니즘을 채택하고 구조가 간단하고 실용적이며 하단 컨베이어 벨트의 왼쪽과 오른쪽이 자동으로 수정 및 정렬되며 양쪽에서 수동으로 조정할 수도 있습니다. ★독립 구조를 사용하는 기어박스 구동 장치, 재료에 기어강 ZG-500 번호, 오일 침지 기어 윤활 사용. ★국제적으로 유명한 브랜드를 사용하는 전기 부품으로 장치가 안정적이고 안정적으로 작동합니다. ★모터 주파수 에너지, 저속 토크, 넓은 속도 범위, 신뢰성 있고 쉬운 유지 관리를 위한 주 구동 모터. ★고강도 프로파일 GB의 주요 백본, 견고한 구조, 아름다운 외관, 고속 작업에 적합합니다. |
C, 주요 구성요소 매개변수:
|
부품명 |
사양 |
표면 처리 |
|
상부 구동 고무 롤러 |
￠800mm |
내마모성 고무로 덮여 있음 |
|
하부 구동 고무 롤러 |
￠600mm |
내마모성 고무로 덮여 있음 |
|
전면 및 후면 구동 벨트 롤러 |
￠215mm |
원형 연삭 크롬 도금 연마 |
|
탑 텐션 롤러 |
￠155mm |
원형 연삭 크롬 도금 연마 |
|
상부 벨트 조절 롤러 |
￠130mm |
원형 연삭 크롬 도금 연마 |
| 포장 및 배송 |
장거리 도로에 적합한 방습 및 충격 방지 포장을 채택합니다.
교통 및 다양한 유형의 기상 조건. 유지 보수 및 운영의 전체 세트
설명서가 포함되어 있습니다.
|
