| 1 |
실제 너비 |
2200mm | 2 |
설계 생산 속도 |
250m/min |
| 3 |
세 계층 경제 속도 |
200~230m/min | 4 | 5층 경제 속도 | 180~210m/min |
| 5 |
길쭉한 분리 정확도 |
±1mm | 6 |
횡단 정밀도 |
±1mm |
A.기술 매개 변수:
|
작업 너비 |
2200mm |  |
|
설계 속도 |
250m/min | |
|
경제 속도 |
180~230m/min | |
|
열판 번호 |
600mm×18 조각 | |
|
냉각 구간 길이 |
5미터 |
|
|
온도 요구 사항 |
160~200°C | |
|
증기 압력 |
00.8-1.3Mpa | |
|
공기 압력 |
00.6Mpa | |
|
공기압판 |
13 그룹 |
|
| 작동력 | 380V 50Hz 90KW |
B,구조적 특징:
|

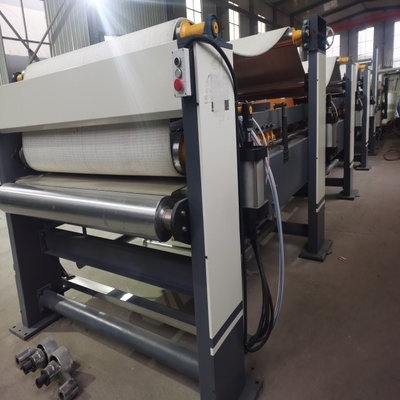

★ 이중 면 기계는 접착 된 일면 유선 종이와 표면 종이 laminated, 가열 된 판 가열, 접착제 페이스트, 평면 카드보드를 생산하는 고정관념입니다.
★온난화판의 표면은 밀링으로 처리됩니다,온난화판 너비600mm,총 18개의 온난화판,부장관 냉각 고정관념 5m.온난화판은 컨테이너 보드를 채택합니다.첨부 압력 용기 인증서 및 검사 인증서- 내부 열 패널을 사용 하 여 구획 격리 구조, S 모양의 증기 흐름, 증기, 물 분리 기능, 증기의 사용률을 향상.
★온난판은 공기압판 구조를 채택합니다. 압력판 리프팅은 공기압판 구조를 채택합니다. 14 세트의 스프링 공기압판이 표준입니다.
★난방판의 열 파이프는 여러 섹션에서 온도를 제어하고 온도 표시기를 가지고 있습니다.
★상쪽 면털은 자동으로 정정 공기 밸브에 의해 중심으로, 이중 실린더는 S 모양의 면털 긴장 장치를 제어하는 데 사용됩니다.긴축의 양은 크다.
★하층 벨트는 공기 긴장 메커니즘을 채택, 구조는 간단하고 실용적입니다, 하층 컨베이어 벨트의 왼쪽과 오른쪽은 자동으로 수정되고 정렬됩니다.그리고 그것은 또한 양쪽에서 수동으로 조정 될 수 있습니다.
★ gearbox 드라이브 유닛은 독립적인 구조를 사용하여, 기어 스틸 ZG-500 번호를 재료로, 기름에 잠겨있는 기어 윤활을 사용합니다.
★전기 부품은 국제적으로 유명한 브랜드를 사용, 장치 안정적이고 신뢰할 수있는 작동.
★모터 주파수 에너지를 위한 주력 모터, 낮은 속도 토크, 넓은 속도 범위, 신뢰할 수 있고 간편한 유지보수.
★고속 프로파일의 주요 척추 GB, 단단한 구조, 아름다운 외관, 고속 작업에 적합합니다.
|
C,주 부품 매개 변수
|
부분 이름 |
사양 |
표면 처리 |
|
상부 구동 고무 롤러 |
800mm |
금속용 고무로 덮여 |
|
하부 구동 고무 롤러 |
¢600mm |
금속용 고무로 덮여 |
|
앞뒤가 구동되는 벨트 롤러 |
¢ 215mm |
둥근 밀링, 크롬 접착, 닦기 |
|
최상압 롤러 |
¢155mm |
둥근 밀링, 크롬 접착, 닦기 |
|
상부 벨트 조절 롤러 |
¢ 130mm |
둥근 밀링, 크롬 접착, 닦기 |
D,주 부품의 브랜드와 원산지:
|
계열번호 |
주요 부품의 이름 |
브랜드 또는 원산지 |
언급 |
| 01 |
주요 골격
|
티안강 또는 라이 갱 생산 프로파일 |
NO.36 채널 및 NO.16 I 빔 |
| 02 |
드라이브 월보드 |
헤베이 한단 |
Q345 |
| 03 |
열판 |
티안강 또는 지강 |
제조된 Q235B 컨테이너 판 |
| 04 |
주동 모터 |
시멘스 |
90KW 주파수 모터 |
| 05 |
목재 띠 |
선양 |
두께:9mm |
| 06 |
함정 |
암스트롱, 미국 |
플라트 |
| 07 |
낮은 전압의 전기 기기 |
시멘스 |
콘택터, 릴레이, 버튼 |
| 08 |
기압 부품 |
에어택 또는 소노 |
|
| 09 |
주파수 변환기 |
델타 또는 혁신 |
|
| 11 |
류류 |
C&U |
|
| 12 |
좌석이 있는 베어링 |
푸지안어 |
| 포장 및 운송 |
장거리 도로에 적합한 습도 방지 및 충격 방지 포장지를 채택합니다.
운송 및 다양한 종류의 기상 조건
설명서가 포함되어 있습니다.
|
