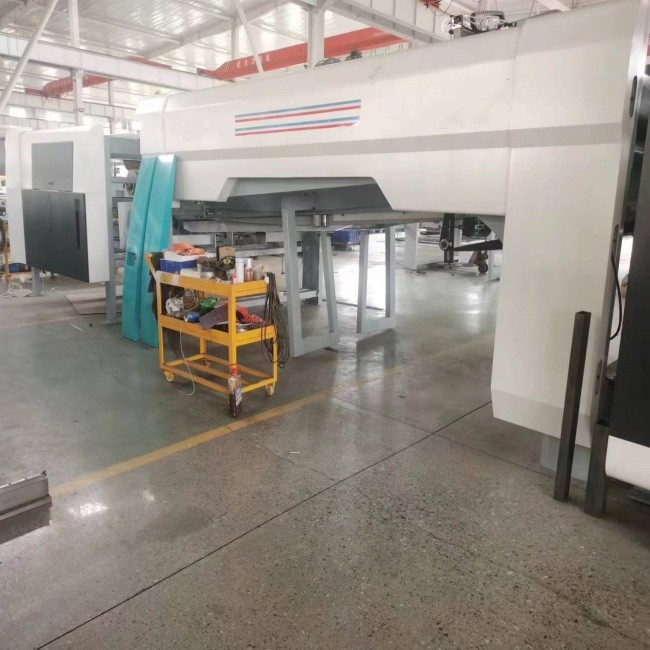

플렉소 인쇄 접착 접착기 접착기 카튼 생산 라인 350m / min

Flexo 접이식 Gluer 카톤 생산 라인

최대 주행 속도: 350m/min

최대 포장 속도:20패키지/분

장비의 특징:

• 1. 빠른 카톤 성형 속도.
• 2. 공기 흡입으로 정확한 용지 공급이 가능합니다.
• 3. 크기와 크기를 잘 제어하고 폐기물에 대한 저항력이 강합니다.
• 4. 2차 ​​편차 수정으로 가위 입을 완전히 제거합니다.
• 5. 정확한 계산.
• 6. 두드리는 부분은 상자를 잘 형성합니다.
• 7. 정확하고 깔끔한 스태킹.
• 8. 자동 접착제 공급, 균일한 접착제 도포, 접착제 절약 및 접착제 부족 경보 기능.
• 9. 디지털 원격 제어, 정확하고 편리하며 빠릅니다.

• 소개

• 1. 모든 용지 이송 벨트는 독립적으로 이동할 수 있습니다. 용지 이송 벨트에는 용지 압착 휠, 팬 및 브러시가 장착되어 폐지를 최대한 청소합니다. 가이드 휠 장치, 상부 및 하부 벨트 클램핑 변속기. 전동 좌우 걷기, 사이즈 조절 용이
• 2. 접착 휠 : 스테인레스 스틸로 제작되어 내구성이 뛰어나고 부식에 강합니다. 접착제 호퍼에는 선형 가이드가 장착되어 위치 조정이 더욱 편리하고 정확해졌습니다.
• 3. 접는 부분: 주요 기능은 상자를 아래로 접고 수정판을 사용하여 두 번째로 압력 라인을 수정하여 상자를 표준 상자로 접는 것입니다.
• 4. 조형 청소 시 긁는 부분과 접는 부분이 청소되지 않은 경우 폐지 찌꺼기를 다시 청소합니다.

• 5. 파츠끼리 톡톡 두드려주기 : 점끼리 톡톡 두드려 빛 세기, 세어보기, 교정을 통해 정확한 숫자로 밀어냅니다.
• 6. 출력부 : 밀어낸 후 위의 용지홀더가 부드럽게 눌러 출력됩니다.

• 7. 포장 부서: 카운터 푸싱 종이 기술을 채택하여 왼쪽 및 오른쪽 작업의 리프팅 속도가 두 배로 증가하고 단일 및 이중 레인을 모두 사용할 수 있습니다.

포장 부서의 기계적 구성:

(1), Taizhou Haoli 감속기

(2), AirTAC 실린더, 솔레노이드 밸브

(3), 광동 더피 동력 전달 샤프트

(4), 베어링 하얼빈

전기적 구성:

(1), 팬소닉 PLC

(2), Simens 접촉기

(3), 슈나이더 버튼

(4) 스위칭 전원 공급 장치: 대만 MEAN WELL

(5), 광전 스위치 Beifuning

(6), 릴레이 옴론

(7) 인간-기계 인터페이스 Kunlun Tongtai

• 8. 제어판; PLC 제어를 채택하고 영점 조정 및 메모리와 같은 기능을 가지고 있습니다. (터치스크린 제어가 결합된 PLC 선택 가능)
• 9. 전기적 구성:

주 제어 컴퓨터 PLC: Pansonic

터치스크린: Kunlun Tongtai

스위칭 전원 공급 장치: MEAN WELL

주파수 변환기: 델타

중간 릴레이: 옴론

회로 차단기: Simens

접촉기: Simens

광전 스위치: 상하이 산업 그룹

단자대 : 친트

• 10. 기계의 각 동작에 대한 컨트롤러 패널은 좌우 이동, 용지 압반의 상승 및 하강 등을 제어합니다.

작동 원리

카톤 접착 섹션과 인쇄 및 다이 커팅 섹션은 인쇄, 다이 컷 또는 슬롯이 있는 판지가 카톤 접착 섹션에 원활하게 들어갈 수 있도록 동기식으로 연결, 사용 및 작동됩니다. 나르는 기계는 상자 접착 섹션에 연결됩니다. 판지의 접착, 접기, 수정이 완료되면 팔레트가 포장기로 운반됩니다. 베일러에는 광전 센서가 있으며 신호를 PLC로 전송합니다. PLC는 베일러의 각 부분의 작동을 제어합니다.

기계 부품 선택:

1. 자동 접착제 공급, 접착제 순환, 접착제 파손 없음, 접착제를 수동으로 추가할 필요가 없어 시간과 노력이 절약됩니다. 모든 종류의 접착제에 적합합니다.

2. 스테인레스 스틸 접착제 코팅 휠, 부식 방지, 내마모성, 접착제 코팅 균일, 접착제 절약, 사용되는 접착제 양은 수동 접착제 코팅 양의 약 1/3입니다.

3. 접는 부분에는 조절 가능한 멀티 패스 프레싱 휠 세트가 장착되어 있어 상자 접기가 더 부드럽고 접착이 더욱 아름답고 정확해집니다.

4. 계산 섹션에서는 상자 쌓기를 수정하며, 쌓기와 출력은 안전하고 안정적이며 정확하고 오류가 없습니다. 디지털 방식으로 제어되며 조작이 쉽습니다. 기계를 정지시키지 않고 입력할 수 있습니다.

중기계 매개변수

최대 속도:320미터/분

실행되는 최대 패키지 수:20개 패키지

최대 판지 크기:700mm*500mm

최소 판지 크기:195mm*105mm

판지의 최대 너비(스윙 커버 포함):1100mm

판지의 최소 너비(스윙 커버 포함):240mm

최대 적재 높이:350mm

최소 적재 높이:80mm

팩당 최대 수량:50개

패키지당 최소 수량:10개

벨트:Siglin (중국-독일 합작회사)

그림에 표시된 부분의 경우 기계의 정상적인 작동과 기계의 긴 서비스 수명을 보장하기 위해 "반달에 한 번" 정기적인 급유 및 유지 관리에 주의하십시오.

기초 다이어그램

첨부 1

구매자가 준비해야 할 품목:

1. 기계가 도착하면 지게차, 5~8톤, 롱포크를 준비합니다.

2. 관련 위치를 준비합니다.

3. 주 전원선, 가스를 준비합니다.

4. 보안요원의 도움.

5. 판지를 준비하고 언제든지 기계를 테스트하십시오.

부착2

안전한 작동:

1. 작업 전 작업복과 작업화를 착용하고 단추와 소맷단을 잠그고, 떨어지기 쉬운 물건을 주머니에 넣지 마십시오.

2. 승무원이 작업장에 도착한 후 장비 작동 범위 내에 사람이나 잔해물이 없는지 확인하십시오. 장비의 보호 커버는 손상되지 않고 헐거워지지 않아야 합니다.

3. 장비를 시동하기 전에 벨이 울리고 경보가 울려야 합니다. 장비 작동 범위에 사람이 없는지 다시 확인한 후에만 장비를 시작할 수 있습니다.

4. 장비 작동 중에는 작동하는 모든 작업 표면을 손으로 만지는 것을 엄격히 금지하며 유지 보수 및 닦는 작업은 허용되지 않습니다. 달리는 부분을 건너는 것은 허용되지 않습니다.

5. 선원은 분업에 따라 직무를 엄격히 준수하여야 하며, 무단으로 직무를 생략하거나 직무를 이탈하는 행위를 하여서는 아니 된다. 그들은 항상 장비 작동에 주의를 기울여야 합니다.

6. 장비 작동 중에는 작동하는 모든 작업 표면을 손으로 만지는 것을 엄격히 금지하며 유지 보수 및 닦는 작업은 허용되지 않습니다. 달리는 부분을 건너는 것은 허용되지 않습니다.

7. 승무원은 분업에 따라 직무를 엄격히 준수하여야 하며, 무단으로 직무를 생략하거나 직무를 이탈하는 행위를 하여서는 아니 된다. 그들은 항상 장비 작동에 주의를 기울여야 합니다.

이상이 발견되면 즉시 기기를 종료하세요.

8. 작업 중에는 누구도 장비 주변에서 장난을 치거나 큰 소리를 내서는 안 됩니다.

9. 작업과정 중 작업장은 청결하고 원활하게 유지되어야 한다. 장치 주변에 어수선한 것이 없는지 확인하십시오. 도구와 부품은 지정된 위치에 배치해야 합니다.

10. 이 기계의 운전자는 장비의 주요 버튼의 기능과 위치를 잘 알고 있어야 합니다. 사고가 발생하면 누구나 비상정지 스위치를 누를 수 있습니다.
