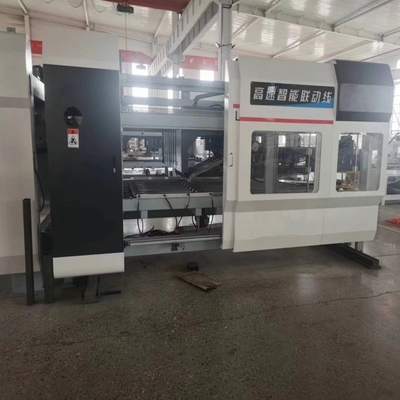

Flexo 접이식 Gluer 카톤 생산 라인
최대 주행 속도: 350m/min
최대 포장 속도:20패키지/분
장비의 특징:
포장 부서의 기계적 구성:
(1), Taizhou Haoli 감속기
(2), AirTAC 실린더, 솔레노이드 밸브
(3), 광동 더피 동력 전달 샤프트
(4), 베어링 하얼빈
전기적 구성:
(1), 팬소닉 PLC
(2), Simens 접촉기
(3), 슈나이더 버튼
(4) 스위칭 전원 공급 장치: 대만 MEAN WELL
(5), 광전 스위치 Beifuning
(6), 릴레이 옴론
(7) 인간-기계 인터페이스 Kunlun Tongtai
주 제어 컴퓨터 PLC: Pansonic
터치스크린: Kunlun Tongtai
스위칭 전원 공급 장치: MEAN WELL
주파수 변환기: 델타
중간 릴레이: 옴론
회로 차단기: Simens
접촉기: Simens
광전 스위치: 상하이 산업 그룹
단자대 : 친트
작동 원리
카톤 접착 섹션과 인쇄 및 다이 커팅 섹션은 인쇄, 다이 컷 또는 슬롯이 있는 판지가 카톤 접착 섹션에 원활하게 들어갈 수 있도록 동기식으로 연결, 사용 및 작동됩니다. 나르는 기계는 상자 접착 섹션에 연결됩니다. 판지의 접착, 접기, 수정이 완료되면 팔레트가 포장기로 운반됩니다. 베일러에는 광전 센서가 있으며 신호를 PLC로 전송합니다. PLC는 베일러의 각 부분의 작동을 제어합니다.
기계 부품 선택:
1. 자동 접착제 공급, 접착제 순환, 접착제 파손 없음, 접착제를 수동으로 추가할 필요가 없어 시간과 노력이 절약됩니다. 모든 종류의 접착제에 적합합니다.
2. 스테인레스 스틸 접착제 코팅 휠, 부식 방지, 내마모성, 접착제 코팅 균일, 접착제 절약, 사용되는 접착제 양은 수동 접착제 코팅 양의 약 1/3입니다.
3. 접는 부분에는 조절 가능한 멀티 패스 프레싱 휠 세트가 장착되어 있어 상자 접기가 더 부드럽고 접착이 더욱 아름답고 정확해집니다.
4. 계산 섹션에서는 상자 쌓기를 수정하며, 쌓기와 출력은 안전하고 안정적이며 정확하고 오류가 없습니다. 디지털 방식으로 제어되며 조작이 쉽습니다. 기계를 정지시키지 않고 입력할 수 있습니다.
중기계 매개변수
최대 속도:320미터/분
실행되는 최대 패키지 수:20개 패키지
최대 판지 크기:700mm*500mm
최소 판지 크기:195mm*105mm
판지의 최대 너비(스윙 커버 포함):1100mm
판지의 최소 너비(스윙 커버 포함):240mm
최대 적재 높이:350mm
최소 적재 높이:80mm
팩당 최대 수량:50개
패키지당 최소 수량:10개
벨트:Siglin (중국-독일 합작회사)
| 모델 | 2400모델 | 2600모델 | 2800모델 | 2000모델 |
| 크기에이(mm) | 80-660 | 80~660 | 80-660 | 80-660 |
| 크기B(mm) | 470-2400 | 600~2600 | 600-2800 | 600-2000 |
| 크기C(mm) | 130-660 | 165~660 | 165-660 | 135-660 |
| 크기D(mm) | 170-1050 | 240~1200 | 240-1200 | 200-1000 |
| 설치면적(mm) | 10-3m | 10.5-3.5m | 10.5-3.7m | 10-3.5m |
| 힘(킬로원) | 8kw | 8kw | 8kw | 8kw |
| 총 중량(티) | 5T | 5.5T | 5.5T | 5.5T |
이 기계는 2~8mm의 3층 및 5층 골판지를 처리할 수 있습니다.
유지 보수 및 윤활 다이어그램
그림에 표시된 부분의 경우 기계의 정상적인 작동과 기계의 긴 서비스 수명을 보장하기 위해 "반달에 한 번" 정기적인 급유 및 유지 관리에 주의하십시오.
기초 다이어그램
