생산 모델 1228 완전 자동 전급기 기계 터치 스크린 컴퓨터 제어

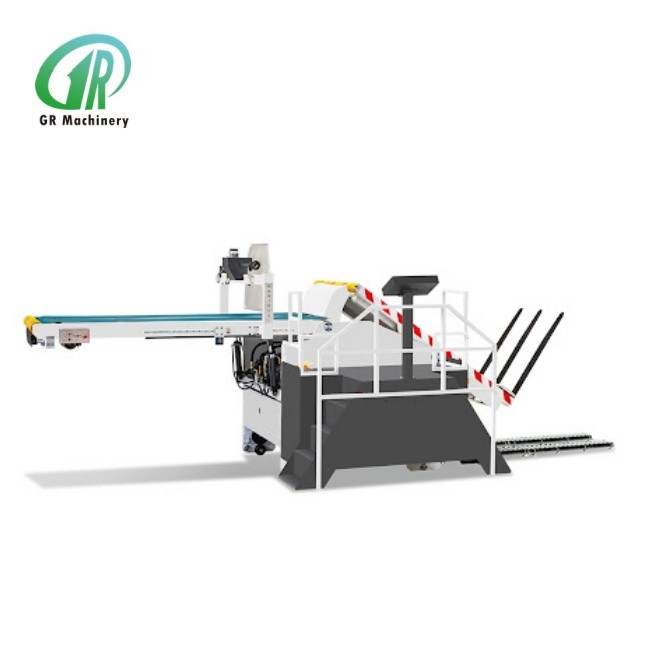

모델 1228 완전 자동 프리피더 기계

기계 사양:

1. 최대 급지 크기: 1200ⅹ2800mm

2. 최소 급지 사이즈 : 260ⅹ755mm

3. 최대 용지 적재 높이: 2000mm

4. 최대 용지 무게 : 1200kg

5. 최대 용지 공급 속도:

(골판지 두께 4mm 이하 ≥ 420매/분)

(골판지 두께 8mm 이하 ≥ 300매/분)

6. 최대 속도 요구 사항:

에이. 용지 적재 높이 >1600mm 이상.

비. 보드당 용지 묶음 수는 단일 묶음이어야 합니다.

기음. 판지 굽힘 요구 사항: 용지 너비 방향으로 5%(1000mm에서는 50mm 이내에서 굽힐 수 있음)

디. 판지의 인쇄면은 같은 면에 있어야 합니다.

이자형. 용지 공급기 포크 앞쪽 끝에 있는 전원 트랙에는 최소 한 장의 용지가 대기 상태로 있어야 합니다.

7. 시프트 포크 역동력 유압 드라이브

8. 수평 컨베이어 리프팅 파워 유압 드라이브

9. 용지 공급 방법: 단일 스택

10. 급지방식 : 전동 크롤러 물류(지상고정)

11. 원클릭 주문 정렬 및 주문 메모리 기능.

12.유압 대기 기능(설정 시간 이후 자동 대기)

13. 관련 매개변수의 인간-기계 인터페이스 조정.

14. 비정상적인 텍스트 표시를 쉽고 빠르게 제거할 수 있습니다.

15. 연료탱크는 충격에 강합니다.

주요 구성 지침:

1. 컨베이어 벨트는 버려진 판지를 쌓인 용지 공급 섹션으로 보냅니다. 적층된 종이 공급 구간을 통과한 후 판지는 자동으로 물고기 비늘 모양으로 배열되며 수평 이송 구간 벨트를 통해 일체형 접착 및 못박기 기계의 종이 공급 섹션으로 보내집니다.

2. 적층된 이송부의 양쪽에 자동 정렬 장치가 있으며 정렬 장치는 전기적으로 조정 가능합니다(정렬 스트로크 100mm).

3. 수평 컨베이어 벨트의 앞쪽 끝에는 차량 속도에 따라 전달 속도를 조정하는 자동 세로 종이 태핑 장치가 장착되어 있습니다.

4. 전체 기계는 세로 방향으로 이동할 수 있습니다.

5. 수평 컨베이어 벨트 운송은 광전 장치에 의해 자동으로 제어됩니다.

6. 전체 기계를 지원하는 파워 크롤러 물류는 장비 공장에서 공급됩니다.

7. 터치스크린 컴퓨터 제어.

기술적 포인트:

1. 제어 및 지능형 인터페이스:

에이. 조정 정확성을 보장하기 위해 교체 주문의 크기 이동을 디지털 방식으로 제어합니다.

비. 이 기계는 지능형 도킹 및 자동 주문 조정을 위해 생산 관리 시스템에 연결할 수 있습니다.

2. 수평 운반 부분 장착:

에이. 수평 컨베이어 프레임에는 텔레스코픽 기능이 있으며 서보 제어에 의해 자동으로 조정됩니다.

3. 플랫폼 리프팅 메커니즘 장착:

에이. 플랫폼에는 주문 조정 후 첫 번째 용지 공급 시 큰 간격으로 인해 판지가 끼이는 것을 방지하기 위해 상하 스윙 기능이 있습니다.

비. 스윙 장치 추적은 라디오와 텔레비전에 의해 자동으로 제어됩니다.

4. 변속 포크는 이빨 포크 유형입니다.

에이. 공장에서 전동 크롤러 물류를 독립적으로 지원(지상 고정)

5. 갠트리 통합 모바일 정렬 장치:

에이. 기계에는 쌓인 판지를 물고기 안으로 끌어들이는 전면 배플 장치가 장착되어 있습니다.

종이 공급 부분에 판지가 지속적으로 들어가는 것을 용이하게 하는 스케일 모양입니다.

비. 전방정지장치는 전진 및 후진이 가능한 겐트리형으로 합리적이고 컴팩트한 구조와 조정이 용이합니다.

기음. 전면 배플 양쪽에 양면 스냅 기능을 추가하여 용지 보관부에 쌓인 판지를 함께 고정할 수 있습니다. 전면 배플의 작용으로 수평으로 추가된 판지는 물고기 비늘이 되어 깔끔하게 용지공급부로 이송됩니다.

6. 포크 리프팅: 포크의 리프팅 및 하강은 독립적인 서보 모터에 의해 제어됩니다.

기계의 주요 아웃소싱 목록:

1. 유압 시스템:

에이. 연료 탱크 브랜드 ---FQS

비. 유압 장치 전원 ---11HP

기음. 유압 냉각 방식 ---공냉식

디. 유압 솔레노이드 밸브 브랜드 ---Yuken(YUKEN, 일본)

이자형. 실린더 브랜드 ---FQS

에프. 연료 탱크 용량 ---200L

2.전자 제어 시스템:

에이. PLC 브랜드 ---Panasoni

비. 작동 인터페이스 ---인간-기계 인터페이스(터치 모드)

기음. 결함 지점 표시 텍스트

디. 제어 부품 브랜드 ---슈나이더

3. 액세서리:

a.선형 가이드 레일 ---실버

비. 모터 감속 모터 ---Shengbang

기음. 주파수 변환기 ---델타

d. 공압 원래 부품 ---Airtac

이자형. 근접 스위치, 광전 스위치 ---Omron/Autonics

f. 서보 모터 ---일본 야스카와
