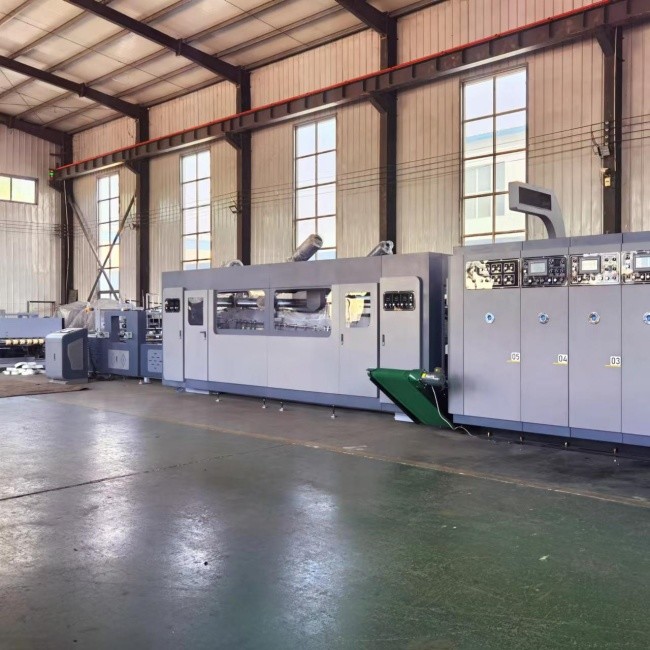

FFG 플렉소 프린팅 접착 글루어 케이스 만드는 기계 CNC 제어 시스템

플렉소 접착 접착 접착 고리 카튼 생산 라인

최대 구동 속도:350m/min

최대 포장 속도:20팩/분

목적 및 특징:

• CNC 제어 시스템, 오류 표시, 생산 제어, 원격 유지보수
• 자동 감지 및 위치 시스템, 빠른 판 로딩 드라이브 시스템, 빠른 판 변경.
• 확장 된 먼지 상자, 반 정적 장치, 중앙 먼지 수집, 압력 보호, 효과적인 먼지 제거.
• 정밀성 및 수명을 보장하기 위해 흡수 바퀴 전송 및 드라이브를 위해 합금강 정밀 지상 기어를 채택합니다.
• 정밀한 안내 및 조절 바퀴 시스템, 폭발 방지 철, 우수한 접기 및 형성 효과와 함께 두 좌석 "형조, 슬로팅".
• "올리고 아래로"고속 종이 스파킹 및 재활용 수집 시스템, 표면 가려움증에 대한 보호, 높은 생산 효율.
• 전기 부품, 변속기 베어링 등은 유럽 CE 인증 국제 브랜드를 사용합니다.

계산 출력 단위:

• "올리고 아래로" 수집 시스템은 표면 경각으로부터 효과적으로 보호, 높은 생산 적응력.
• 고주파 박스 수정, 팬 지원 종이 떨어뜨림, 공기 평평화, 순환 변속기.
• 멀티서보 드라이브 제어 고속 카운팅 스파킹 재활용 수집 시스템, 높은 생산성을 보장합니다.
• 카운팅 유닛에 대한 컨베이어 띠 출력, 종이 압축 롤러 지원, 전기적으로 조절 가능한 종이 틈.
• 수평 이동 출력 유닛을 계산하기 위한 전기 조정

접는 단위:

• 확장된 고강성 접는 상자 브리지 팔로 접기 정확성과 고속 안정성을 보장합니다.
• 선형 가이드 동기 측면 움직임 시스템을 사용하며, 부드러운 이동을 위해 중간에 고강성 브리지 지원이 있습니다.
• 유연한 유도 롤러 시스템 조정 할 수있는 클리어런스, 압축 손상으로부터 보호, 효과적으로 종이에 꽉 차있는 문제를 해결합니다.
• 보조를 위한 안내 막대와 함께 접는 모양을 만드는 안내 바퀴 시스템, 상부와 하부 벨트 클램핑 운송과 함께 좋은 접기 효과.
• 후면 흡수 벨트 변속기, 양쪽에서 독립적으로 구동되는 모터로 오차를 효과적으로 수정합니다.

전송 단위:

• CNC 연결 제어, 편리하고 빠른 조정.
• 유연한 가이드 압력 롤 장치, 상부 및 하부 벨트 클램핑 전송.
• 여러 가지 잔해 제거 장치: 공기 칼, 브러쉬, 전기 롤러 브러쉬, 우수한 잔해 제거 효과.
• 일정한 온도를 조절할 수 있는 접착 시스템, 최적의 접착 특성을 위해 일정한 접착 온도를 유지합니다.
• 메시 홀 큰 접착기 바퀴 시스템, 안정적인 접착기, 제어 접착기 양, 전기 조절 위치

장비의 특징:

• 소개
• 1. 모든 종이 운반 벨트는 독립적으로 이동 할 수 있습니다. 종이 운반 벨트는 종이 압축 바퀴, 팬 및 브러쉬를 장착하여 폐기물을 최대한 깨끗하게합니다.가이드 휠 장치, 상부 및 하부 벨트 클램핑 변속기. 전기 왼쪽과 오른쪽 걷기, 크기를 조정하기 쉽습니다
• 2. 접착 바퀴: 스테인리스 스틸로 만들어졌으며, 더 내구성 있고 부식 내성이 있습니다. 접착기 홉퍼는 선형 가이드로 장착되어 위치 조정이 더 편리하고 정확합니다.
• 3접는 부분: 주요 기능은 상자를 아래로 접고, 고정판을 사용하여 압력선을 수정하여 두 번째 상자를 표준 상자로 접는 것입니다.
• 4폼 청소를 위해, 스크래핑 부분과 접는 부분이 청소되지 않은 경우, 폐기물 종이 잔해는 다시 청소됩니다.

• 5. 부분들을 서로 짝짓기: 점들을 서로 짝짓고, 빛, 계산, 수정 등을 계산하여 정확한 숫자로 밀어내십시오.
• 6. 출력 부분: 밀어낸 후, 위의 종이 홀더는 출력을 위해 부드럽게 누릅니다.

포장 부서의 기계적 구성:

(1) 타이조우 하오리 환속기

(2) AirTAC 실린더, 전자기 밸브

(3) 광둥 더피 전력 송전 셰프트

(4) 하빈 라인

전기 구성:

(1) 파나소닉 PLC

(2) 시멘스 접촉기

(3) 슈나이더 버튼

(4) 스위치 전원 공급: 타이완 MEAN WELL

(5), 광전기 스위치

(6), 릴레이 Omron

(7) 인간-기계 인터페이스

• 8. 제어판; PLC 제어를 채택하고 제로화 및 메모리와 같은 기능을 가지고 있습니다. (터치 스크린 제어와 결합된 PLC가 선택 될 수 있습니다.)
• 9기계의 각 동작에 대한 제어판은 왼쪽과 오른쪽 움직임, 종이판의 상승과 하락 등을 제어합니다.

기계 부품 선택:

1. 자동 접착제 공급, 순환 접착제, 접착제 깨지지 않습니다, 수동 접착제를 추가 할 필요가 없습니다, 시간과 노력을 절약합니다. 모든 종류의 접착제에 적합합니다.

2스테인리스 스틸 접착제 코팅 바퀴, 부식 저항, 착용 저항, 접착제 코팅 균등, 접착제를 절약, 사용 된 접착제의 양은 수동 접착제 코팅의 약 3 분의 1입니다.

3접는 부분은 조정 가능한 다발 압축 휠 세트로 장착되어 있으며, 이는 카튼 접기를 더 부드럽고 접착을 더 아름답고 정확하게합니다.

4. 카운팅 섹션은 카튼 스파킹을 수정하고, 스파킹 및 출력은 안전하고 안정적이며 정확하며 오류가 없습니다. 디지털 제어 및 조작이 쉽습니다.기계를 멈추지 않고 입력 할 수 있습니다.

M아킨 매개 변수

최대 속도:320m/분

발송된 패키지의 최대 수:20개의 패키지

최대 크기의 카드:700mm*500mm

최소 카드 크기:195mm*105mm

크기가 크지 않은 카드보드 (스윙 커버 포함):1100mm

카드보드의 최소 너비 (스윙 커버 포함):240mm

최대 스파킹 높이:350mm

최소 스파킹 높이:80mm

한 패키지 최대 양:50개

패키지당 최소 양:10개

벨트:시글린 (중국-독일 공동기업)

사진에 표시된 부위에서는기계의 정상적인 작동과 기계의 더 긴 서비스 수명을 보장하기 위해 정기적으로 연료 공급 및 유지 보수에주의를 기울여 "반 달에 한 번".

기초 다이어그램

부속물

안전 작동:

1일하기 전에 일복과 일 신발을 입고, 버튼과 수갑을 고정하고, 쉽게 떨어질 수 있는 물건을 주머니에 넣지 마십시오.

2승무원이 작업에 도착 한 후 장비의 작동 범위 내에서 사람이나 잔해가 없는지 확인하십시오. 장비의 보호 덮개는 손상되지 않고 느슨하지 않아야합니다.

3- 장비 가 작동 하기 전 에 벨 이 울리고 알람 이 울리 는 것 이다. 장비 가 작동 하는 범위 안 에 아무도 없다는 것 을 다시 확인 한 후 에야 시작 할 수 있다..

4장비가 작동 할 때 모든 작업 표면을 손으로 만지는 것은 엄격히 금지되어 있으며 유지 보수 및 지우는 작업은 허용되지 않습니다.가동 부품을 통과하는 것은 허용되지 않습니다.

5승무원들은 노동분할에 따라 직무를 엄격히 준수해야 하며, 직장을 건너뛰거나 허가 없이 직장을 떠날 수 없습니다.그들은 항상 장비의 작동에 주의를 기울여야 합니다..

6장비가 작동 할 때 모든 작업 표면을 손으로 만지는 것은 엄격히 금지되어 있으며 유지 보수 및 지우는 작업은 허용되지 않습니다.가동 부품을 통과하는 것은 허용되지 않습니다.

7승무원들은 노동분할에 따라 직무를 엄격히 준수해야 하며, 직장을 건너뛰거나 허가 없이 직장을 떠날 수 없습니다.그들은 항상 장비의 작동에 주의를 기울여야 합니다..

이상 현상이 발견되면 즉시 기계를 끄세요

8작업 중, 아무도 장비 주변에 놀거나 큰 소음을 만들 수 없습니다.

9. 작업 과정 동안 작업 장소는 깨끗하고 부드럽게 유지해야합니다. 장치 주변에 혼란이 없는지 확인하십시오. 도구와 부품은 지정된 장소에 배치해야합니다.

10이 기계의 조작자는 장비의 주요 버튼의 기능과 위치에 익숙해야 합니다. 사고가 발생하면 모든 사람이 비상 정지 스위치를 누를 수 있습니다.
