NC-100 NC 커터 헬리컬 나이프

횡절단기로도 알려진 골판지 횡절단기는 카톤 처리 기계의 범주에 속합니다. 골판지 생산 라인 내에서 골판지 교차 절단기는 판지를 완제품으로 절단하는 데 사용되는 장비입니다. 기술적 성능과 장비 조정은 최종 절단 크기의 정밀도, 주름이 부러지는지 여부, 완성된 판지의 절단 가장자리의 부드러움과 모양에 직접적인 영향을 미칩니다.


골판지 교차 절단기는 골판지 생산 라인에서 필수적인 독립형 기계 중 하나입니다. 변속기 제어 방식을 기반으로 하는 교차 절단 기계에는 기계식 교차 절단 기계와 컴퓨터 제어 교차 절단 기계의 두 가지 유형이 있습니다. 컴퓨터로 제어되는 절단기는 산업용 제어 컴퓨터를 통해 작동됩니다. 미리 설정된 길이에 따라 칼날의 회전을 제어하여 판지를 자릅니다. 정밀한 기계식 변속기와 결합된 이 기계는 절단 오류를 ±1mm 범위 내로 유지할 수 있습니다. 컴퓨터로 제어되는 교차 절단 기계에는 나선형 칼 교차 절단 기계와 직선 칼 교차 절단 기계가 포함됩니다. 나선형 칼 교차 절단기는 두꺼운 판지의 고속 절단에 더 적합하여 부드러운 절단과 긴 칼날 수명을 제공합니다.

구조적 특징:

• 200개 단위의 주문을 저장할 수 있고, 커터 사양을 빠르고 정확하게 교체할 수 있으며, 중단 없이 주문을 변경할 수 있으며, 네트워크로 연결된 컴퓨터를 사용하여 생산 관리를 용이하게 할 수 있습니다.
• 나이프 샤프트 구동 기어는 정밀 단조강 유도 경화, 백래시 없는 변속기, 고급 키리스 연결, 높은 변속기 정확도를 갖추고 있습니다.
• 절단기는 상감 전면 강철 칼날 칼 나선형 구조, 톱니 모양의 칼을 채택합니다. 가위, 가위, 전단력, 긴 칼날 수명
• 피드롤러 주변에는 선기어 플래튼 방식을 사용하여 전달이 원활하고 압력이 균일하며 판판이 부서지거나 막히기 쉽습니다.
• 이 모델은 제동 에너지 저장(비동적 제동)이므로 생산 과정의 에너지 소비, 평균 전력 소비는 일반 NC 절단기의 1/3이며, 70% 이상의 전력을 절약하여 비용 절감 목표를 달성합니다.
• 정밀하게 조정 가능한 간격 없는 기어로 정확한 블레이드 맞물림, 주행 균형을 보장합니다.
• 각 기어 위치에 2개의 구리 분포가 있는 독립적인 오일 펌프 및 필터 사용 오일, 윤활 및 냉각
• 나이프 롤러: 우수한 품질의 단조 강철 소재, 균형이 잘 잡혀 있고 안정성이 좋습니다.

롤러 직경 매개변수:

• 칼 갱구 중심 거리에 십자가: ￠216mm
• 하부 이송 롤러 직경 ￠156mm 전
• 하부 이송 롤러 직경 후: ￠156mm
• 플래튼 롤러 직경의 전면: ￠70mm
• 플래튼 롤러 직경의 전면: ￠70mm

참고: 롤러를 연삭한 후 경질 크롬 도금(칼 샤프트 아래 제외) 처리

동력 모터 및 전기 매개변수:

• 메인 드라이브 모터 전력: 18.5KW 전체 AC 동기 서보
• 모터 동력 공급 전후 : 3KW(주파수 제어)
• 윤활유 펌프 모터 동력 : 0.25KW

주로 구매하는 부품, 원자재 및 원산지:

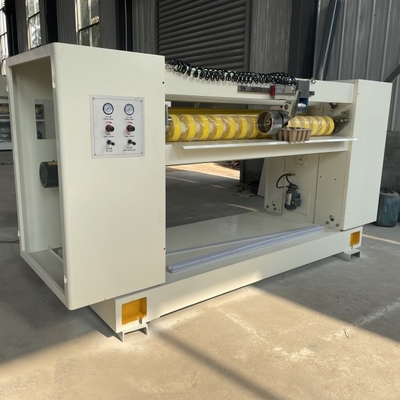

기계 세부 사진
