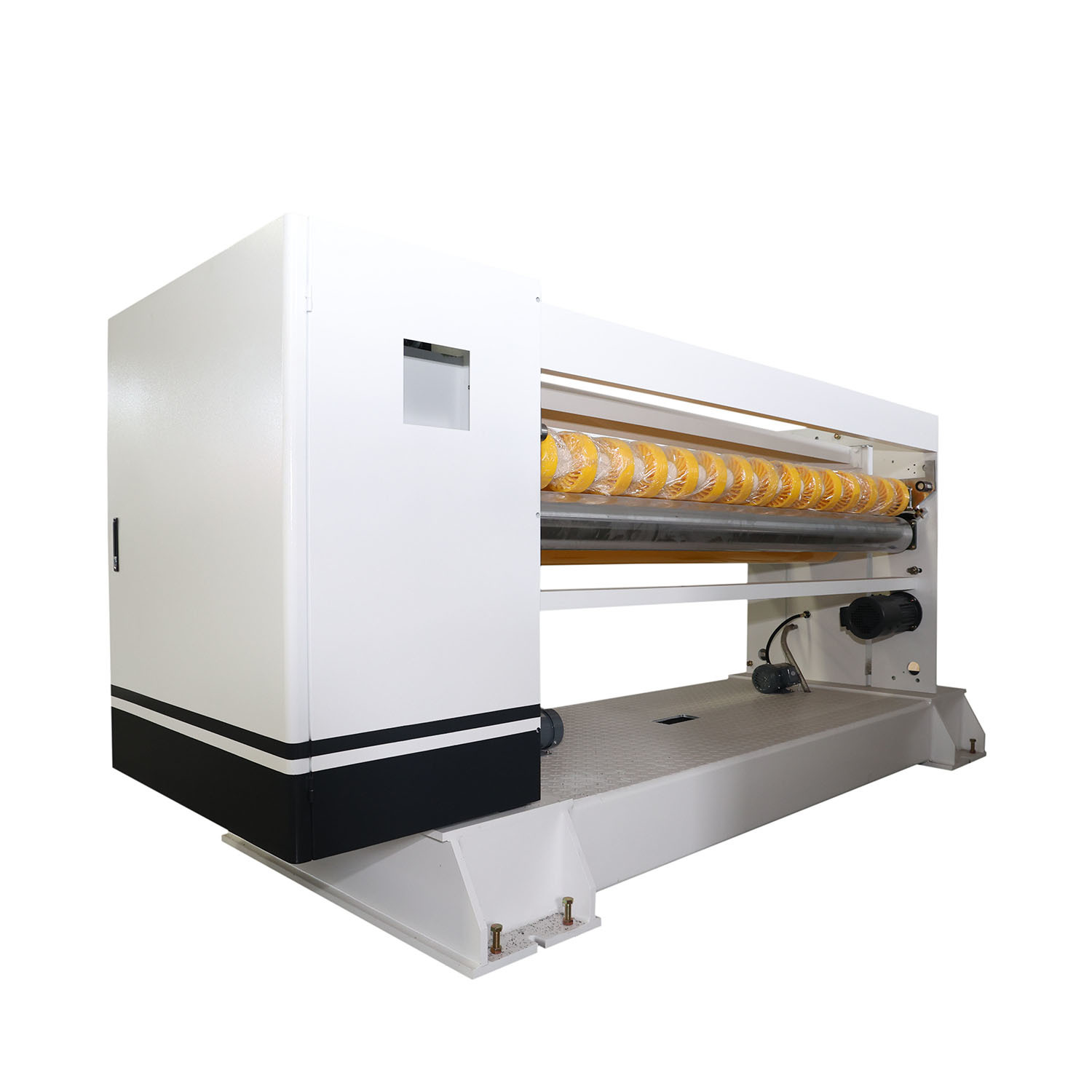

1800mm NC 커터기 (골판지 생산 라인용 스파이럴 커터)

크로스 커터는 건조부와 스태킹부 사이에 위치하는 골판지 생산 라인의 중요한 후처리 장치입니다. 주요 기능은 연속 생산되는 골판지를 사전 설정된 치수에 따라 고속으로 정밀하게 가로 절단하여 지정된 길이의 단일 골판지 시트를 얻는 것입니다.

크로스 커터는 주로 동력 시스템, 용지 공급 메커니즘, 측정 시스템, 절단 메커니즘 및 제어 시스템으로 구성됩니다. 작동 원리는 다음과 같습니다. 연속적으로 흐르는 골판지는 공급 롤러에 의해 부드럽게 공급됩니다. 측정 시스템(일반적으로 회전 엔코더 또는 서보 시스템 사용)은 보드의 이동 길이를 실시간으로 추적합니다. 보드가 사전 설정된 절단 길이에 도달하면 제어 시스템은 즉시 절단 블레이드(일반적으로 회전 나이프 롤러)를 구동하여 보드를 가로질러 고속으로 가로 절단을 수행하도록 명령합니다. 현대의 고속 크로스 커터는 서보 드라이브 기술을 사용하여 매우 높은 절단 정확도(일반적으로 ±1mm 이내의 오차)와 빠른 생산 주기를 달성하여 고속 골판지 생산 라인의 속도에 완벽하게 부합합니다.

크로스 커터의 성능은 완성된 골판지의 치수 정확도, 절단 품질 및 생산 효율성을 직접적으로 결정합니다. 고급 크로스 커터는 일반적으로 자동 주문 스케줄링, 원활한 주문 전환 및 자동 스크랩 배출 기능을 갖추고 있어 골판지 상자 생산의 자동화, 지능화 및 유연성을 보장하는 핵심 구성 요소입니다.

• 200개의 주문을 저장할 수 있으며, 커터 사양을 빠르고 정확하게 교체하고, 중단 없이 주문을 변경하며, 네트워크 컴퓨터를 통해 생산 관리를 용이하게 합니다.

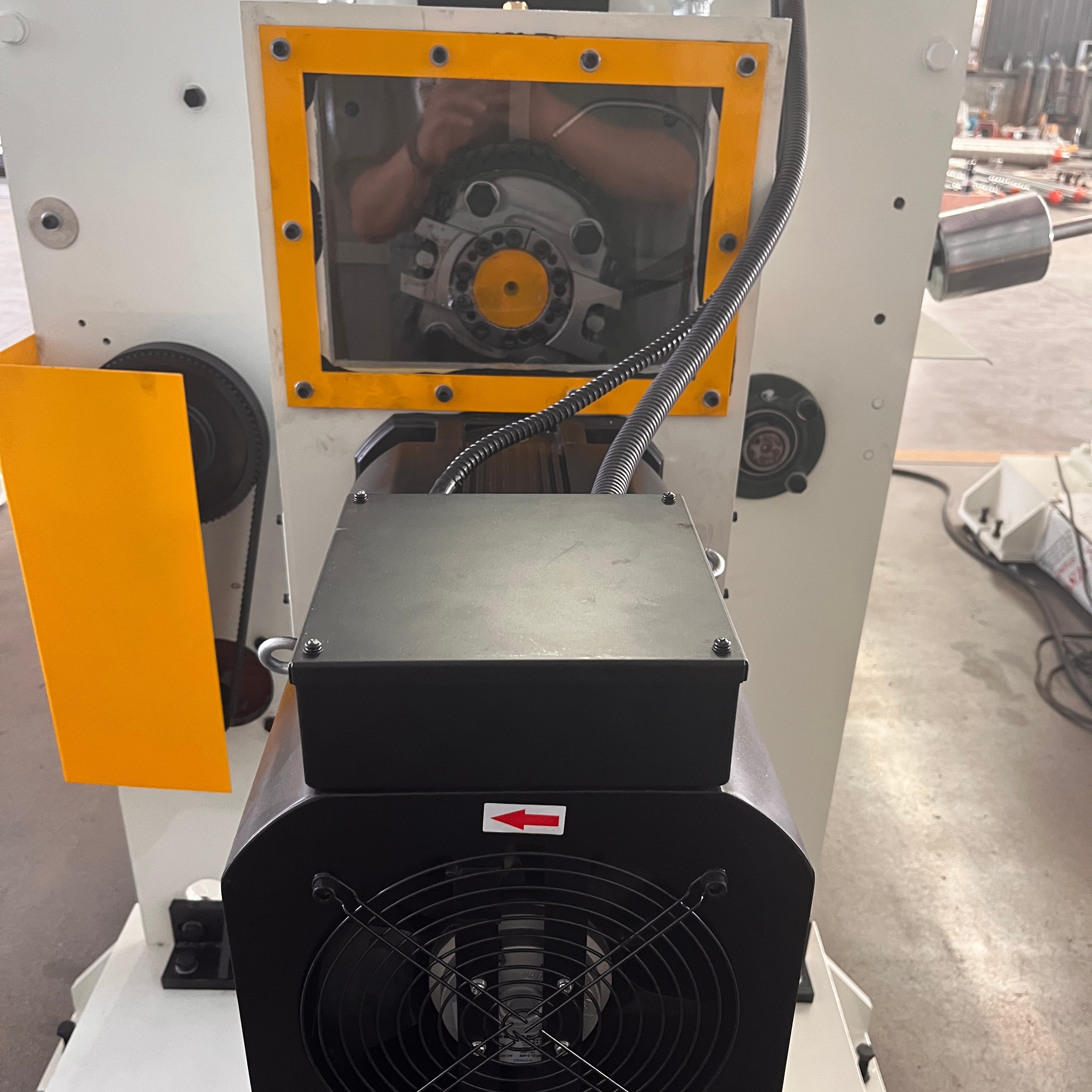

• 나이프 샤프트 구동 기어는 정밀 단조 강철 유도 경화 처리되어 백래시가 없으며, 고급 키리스 연결 방식으로 높은 전송 정확도를 제공합니다.

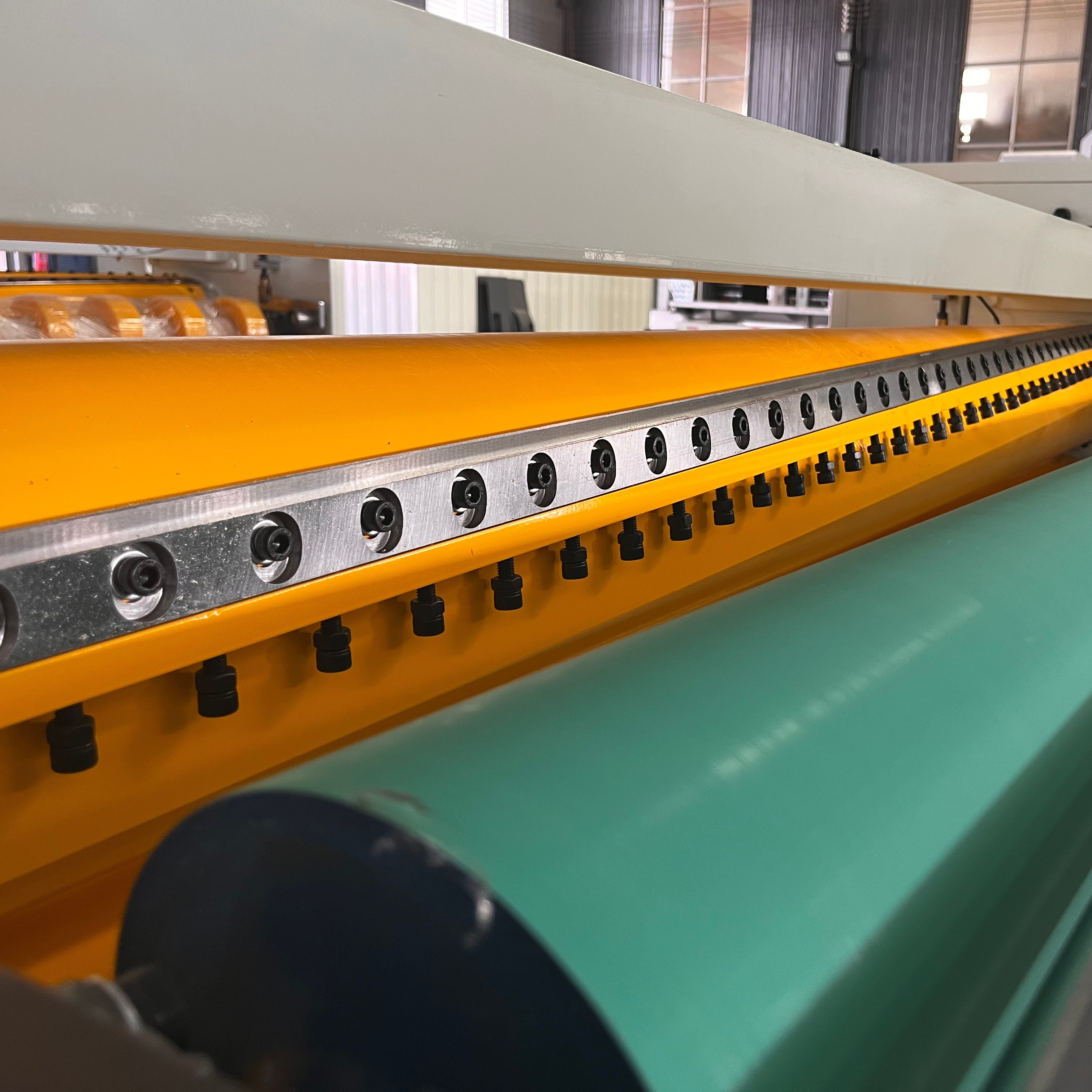

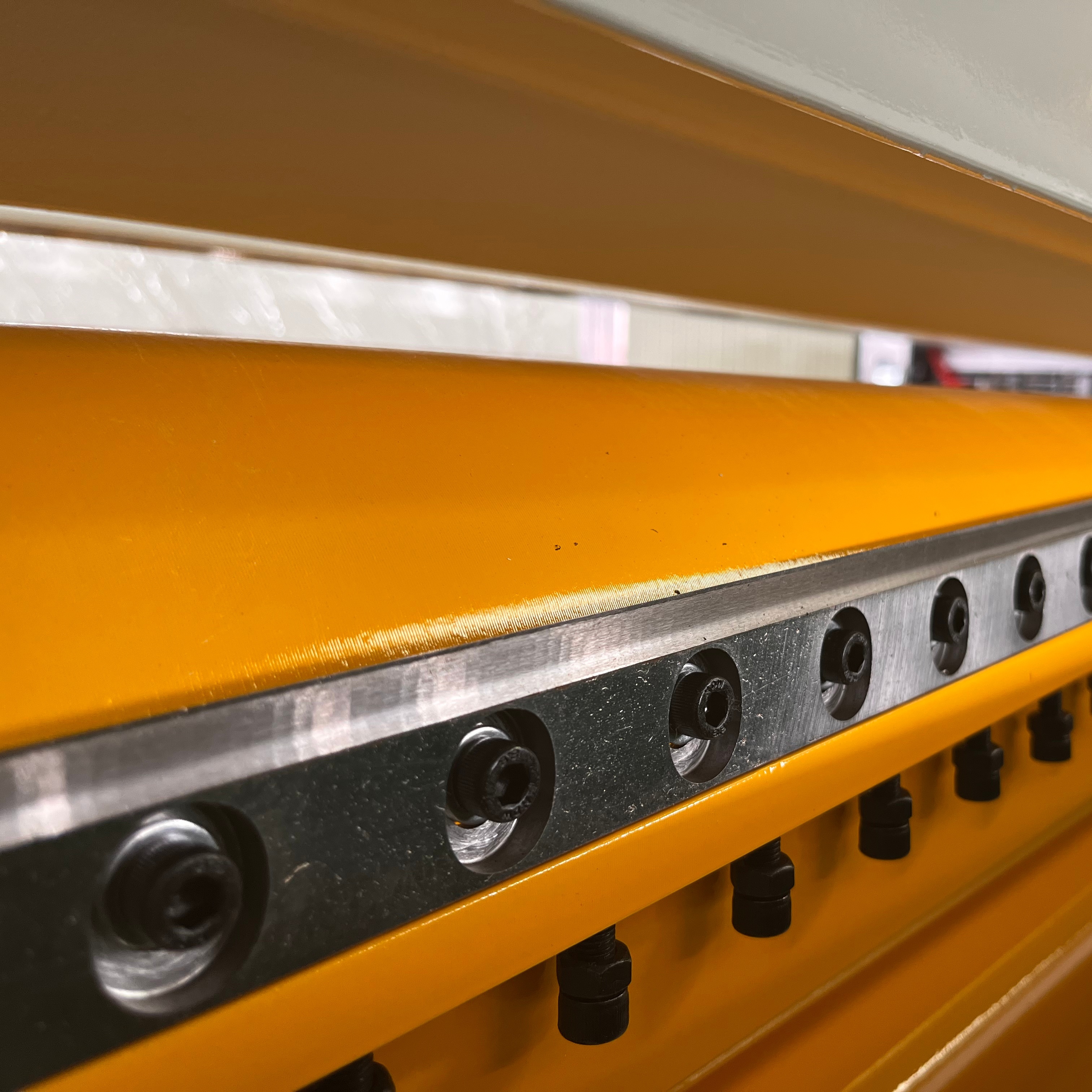

• 절단기는 인서트형 전면 강철 블레이드 나이프 나선형 구조, 톱니 모양 나이프, 가위, 전단력, 긴 블레이드 수명을 채택했습니다.

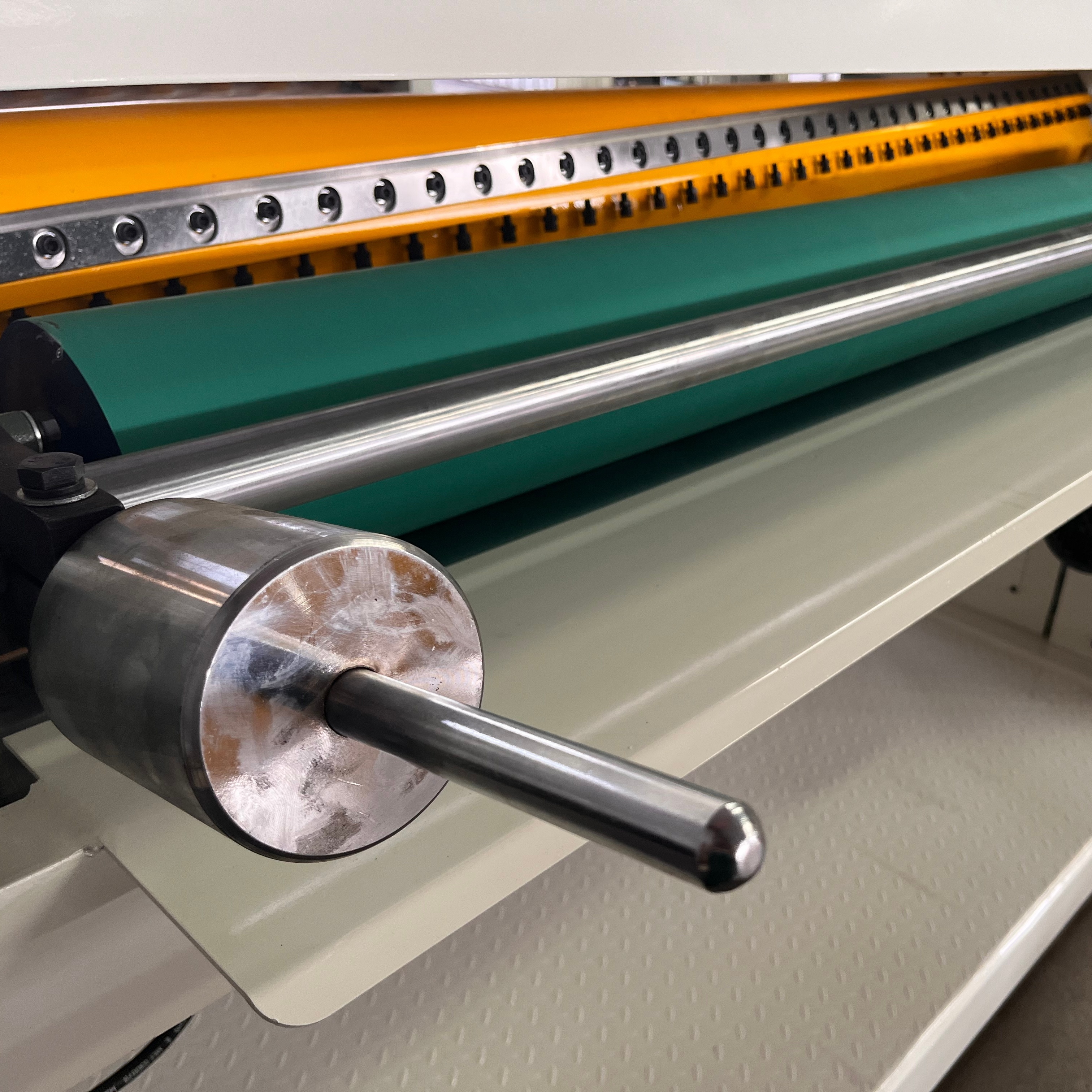

• 공급 롤러 주변은 선기어 플래튼 방식을 사용하여 부드러운 공급, 균일한 압력으로 판지 압착 또는 막힘을 방지합니다.
• 브레이크 에너지 저장(비동적 브레이크)으로 에너지 소비를 줄입니다. 평균 전력 소비는 일반 NC 절단기의 1/3로 70% 이상의 전력을 절약합니다.

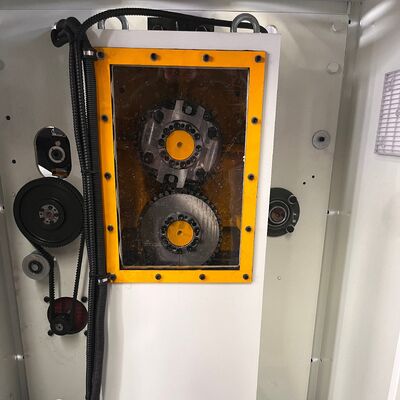

• 정밀 조절 가능한 간격 없는 기어는 정확한 블레이드 맞물림과 작동 균형을 보장합니다.
• 독립 오일 펌프 및 필터와 각 기어 위치에 두 개의 구리 분배 장치가 있어 윤활 및 냉각을 제공합니다.
• 나이프 롤러: 고품질 단조 강철 재질, 균형 잡힌, 우수한 안정성
